Кран шаровой ALSO КШ.М.П.P.050.40-01 2″ Ду50 Ру40 полнопроходной, муфтовый, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с пневмораспределителем -4M310-08 220В и ручным дублером -HDM-2 в городе Атырау

Главная
Краны
С пневмоприводом
Ду40
Кран шаровой ALSO КШ.М.П.P.050.40-01 2″ Ду50 Ру40 полнопроходной, муфтовый, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с пневмораспределителем -4M310-08 220В и ручным дублером -HDM-2 в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

246 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Стальные краны шаровые ALSO универсальной серии с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200С°, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ "Требования к качеству сетевой воды". Применяются так же для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Эксплуатация кранов допускается при температуре не ниже -40С° для климатического исполнения "У1", и не ниже -60С° для УХЛ1.

Приводы пневматические поворотные двойного действия DA с пневмораспределителем 4M310-08 220V и ручным дублером HDM предназначены для автоматизации процесса управления промышленной арматурой. Применяются в помещениях и на открытом воздухе (Все внутренние и внешние детали имеют антикоррозийное покрытие).

Параметры крана Also КШ.М.П-01 Ду50 с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 и ручным дублером HDM-2:

Диаметр номинальный DN - 50 мм
Давление номинальное PN - 40 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Сталь 20
Материал шара - Нержавеющая сталь 08х13 (AISI 409)
Тип уплотнения - PTFE
Пропускная способность, Kv - 357 м3/ч
Присоединение - внутренняя / внутренняя резьба
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - пневмопривод двойного действия
Температура рабочей среды - от -40 до +200
Температура окружающей среды - -20
Температура окружающей среды - до 80 °C
Вес запорной арматуры для набора - 4.9 кг
Среда - вода, нефтепродукты, жидкие и газообразные среды по отношению к которым материалы крана коррозионно-стойки
Условия производства - ТУ 3742-001-91358894-2010
Страна производитель - Россия
Страна производитель привода - Китай
Область применения - водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Вес - 12.6 кг

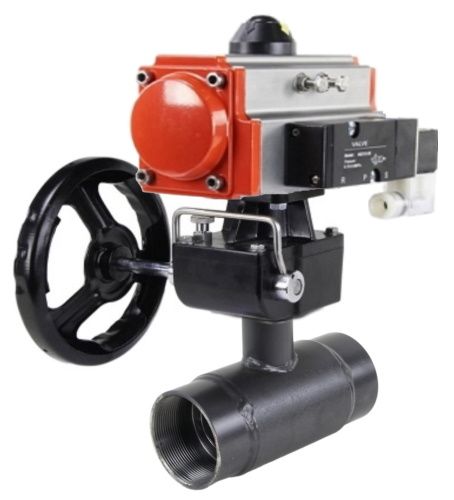

Кран шаровой ALSO КШ.М.П.P.050.40-01 2″ Ду50 Ру40 полнопроходной, муфтовый, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с пневмораспределителем DN.ru-4M310-08 220В и ручным дублером DN.ru-HDM-2

Габаритные и установочные размеры крана Also КШ.М.П-01 Ду50 с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 и ручным дублером HDM-2:

L (строительная длина) - 190 мм
H (строительная высота) - 333 мм
Dn - 50 мм
h - 38 мм
D - 89 мм
d - 45 мм
B - 135 мм
A - 216 мм
d* - 84 мм
I - 115 мм
M - 240.5 мм

Эскиз крана Also КШ.М.П-01 Ду50 с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 и ручным дублером HDM-2

Параметры пневмопривода PA-DA-083:

Тип пневмопривода - двойного действия
Номинальный крутящий момент - 93 Нм
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Датчик обратной связи - нет
Температура окружающей среды - -20
С - 135 мм
B - 101 мм
A - 216 мм
Вес привода - 3.2 кг
Страна производитель - Китай

Эскиз присоединения Кран шаровой ALSO КШ.М.П.P.050.40-01 2″ Ду50 Ру40 полнопроходной, муфтовый, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-083 с пневмораспределителем DN.ru-4M310-08 220В и ручным дублером DN.ru-HDM-2

Эскиз пневмопривода PA-DA-083

Параметры пневмораспределителя 4M310-08:

Напряжение питания - 220 В
Частота срабатывания - 5 цикл/сек
Степень защиты корпуса - 65
Взрывозащита - нет

Материалы деталей крана шарового Also КШ.М.П-01 Ду50

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г или ст. 60С2А
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	Нержавеющая сталь 08х13 (AISI 409)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

Деталировка крана шарового Also КШ.М.П-01 Ду50

Характеристики

Производитель:

Also, Россия
Диаметр:

Ду50
Давление номинальное:

40 бар
Тип присоединения:

муфтовый (резьбовой)
Корпус:

Сталь 20
Тип управления:

пневмопривод
Применение:

водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Модификация:

Электропривод ГЗ-ОФ-70/5,5М 380В
Класс герметичности:

A
Устройство крана:

двухходовой
Проход:

полнопроходной
Уплотнение шара:

PTFE
