Кран шаровой ALSO КШ.П.П.Р.150.25-01 Ду150 Ру25 полнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-160 с пневмораспределителем -4M310-08 220В и ручным дублером -HDM-4 в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

1 331 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Отличительной особенностью шаровых кранов Also.КШ.П.150.25-У1 Ду150 Ру25 под приварку с пневмоприводом PA-DA-160 двойного действия, ручным дублером HDM-4 и пневмораспределителем 4M310-08 220 В является их долговечность и износоустойчивость. Краны прослужат порядка 25 лет или другими словами 10 000 циклов «открытия и закрытия». Что касается конструкции, то корпус кранов шаровых Also изготавливается из стали (углеродистой, легированной или коррозионностойкой). Рабочим элементом является шар, выполненный из стали нержавеющей. изготавливается из стали (углеродистой, легированной или коррозионностойкой). Рабочим элементом является шар, выполненный из стали нержавеющей. Седловое уплотнение – из фторопласта (PTFE), благодаря данному уплотнению его износ практически исключается.

Пневмораспределители применяются в различного рода пневмоприводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), ее пуском и остановом.

Редуктор HDM-4 механический применяется для управления шаровым краном Also.КШ.П.150.25-У1 Ду150 Ру25 под приварку, когда необходимо добиться компактности устанавливаемого оборудования, а также при больших усилиях открытия/закрытия крана.

Параметры крана Also КШ.П.П-01 Ду150 с пневмоприводом PA-DA-160, пневмораспределителем 4M310-08 и ручным дублером HDM-4:

Диаметр номинальный DN - 150 мм
Давление номинальное PN - 25 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Сталь 20
Материал шара - Нержавеющая сталь 08х13 (AISI 409)
Тип уплотнения - PTFE
Пропускная способность, Kv - 1573 м3/ч
Присоединение - под приварку / под приварку
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - пневмопривод двойного действия
Температура рабочей среды - от -40 до +200
Температура окружающей среды - -20
Температура окружающей среды - до 80 °C
Вес запорной арматуры для набора - 28.1 кг
Среда - вода, нефтепродукты, жидкие и газообразные среды по отношению к которым материалы крана коррозионно-стойки
Условия производства - ТУ 3742-001-91358894-2010
Страна производитель - Россия
Страна производитель привода - Китай
Область применения - водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Вес - 62.3 кг

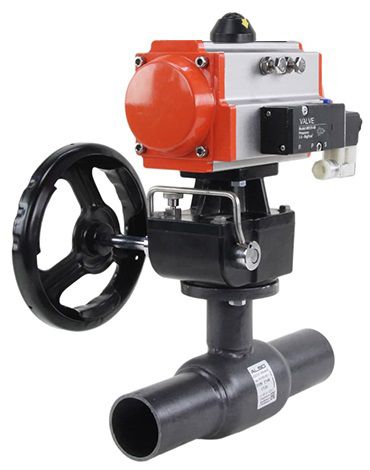

Кран шаровой ALSO КШ.П.П.Р.150.25-01 Ду150 Ру25 полнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-160 с пневмораспределителем DN.ru-4M310-08 220В и ручным дублером DN.ru-HDM-4

Габаритные и установочные размеры крана Also КШ.П.П-01 Ду150 с пневмоприводом PA-DA-160, пневмораспределителем 4M310-08 и ручным дублером HDM-4:

L (строительная длина) - 390 мм
H (строительная высота) - 662 мм
Dn - 150 мм
D - 273 мм
d - 148 мм
B - 237 мм
E - 465 мм
C - 175 мм
d* - 159 мм
S - 6 мм

Эскиз крана Also КШ.П.П-01 Ду150 с пневмоприводом PA-DA-160, пневмораспределителем 4M310-08 и ручным дублером HDM-4

Параметры пневмопривода PA-DA-160:

Тип пневмопривода - двойного действия
Номинальный крутящий момент - 802 Нм
Рабочее давление пневмопривода - 6 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Датчик обратной связи - нет
Температура окружающей среды - -20
С - 237 мм
B - 175 мм
A - 465 мм
Вес привода - 20.5 кг
Страна производитель - Китай

Параметры пневмораспределителя 4M310-08:

Напряжение питания - 220 В
Частота срабатывания - 5 цикл/сек
Степень защиты корпуса - 67
Взрывозащита - нет

Эскиз присоединения Кран шаровой ALSO КШ.П.П.Р.150.25-01 Ду150 Ру25 полнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-160 с пневмораспределителем DN.ru-4M310-08 220В и ручным дублером DN.ru-HDM-4

Эскиз пневмопривода PA-DA-160

Материалы деталей крана шарового Also КШ.П.П-01 Ду150

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г или ст. 60С2А
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	Нержавеющая сталь 08х13 (AISI 409)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

Деталировка крана шарового Also КШ.П.П-01 Ду150

Характеристики

Производитель:

Also, Россия
Диаметр:

Ду150
Давление номинальное:

25 бар
Тип присоединения:

под приварку
Корпус:

Сталь 20
Тип управления:

пневмопривод
Применение:

водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Модификация:

Электропривод ГЗ-ОФ-600/28М 380В
Класс герметичности:

A
Устройство крана:

двухходовой
Проход:

полнопроходной
Уплотнение шара:

PTFE
