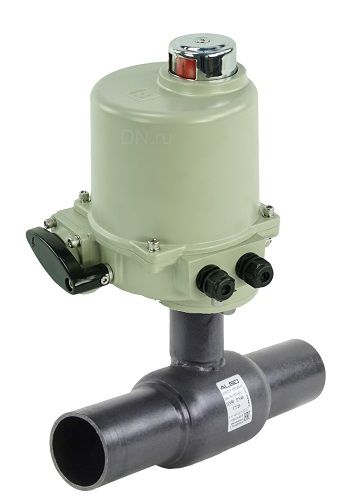

Кран шаровой ALSO КШ.П.Р.080.25-01 Ду80 Ру25 стандартнопроходной, присоединение - под приварку, корпус - сталь 20, уплотнение - PTFE, управление - взрывозащищенный электропривод ГЗ-ОФВ-110/11М 24В в городе Атырау

Главная
Краны
С электроприводом
24в
Кран шаровой ALSO КШ.П.Р.080.25-01 Ду80 Ру25 стандартнопроходной, присоединение - под приварку, корпус - сталь 20, уплотнение - PTFE, управление - взрывозащищенный электропривод ГЗ-ОФВ-110/11М 24В в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

1 016 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Стальные краны шаровые ALSO универсальной серии с цельносварным корпусом предназначены для воды наружных и внутренних тепловых сетей при температуре носителя до 200 °С, в том числе для воды в контурах тепловых сетей. Применяются также для монтажа на трубопроводы и сооружения на них, транспортирующие неагрессивный природный газ, сжиженные углеводороды, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионностойки. Основной рабочий элемент крана ALSO – шар – изготовлен из нержавеющей стали. Седловое уплотнение шара выполнено из углеродонаполненного фторопласта Ф4К20 (тефлон/PTFE+20%C), что практически исключает его износ в процессе эксплуатации крана. Каждый кран шаровой ALSO универсальной серии имеет класс герметичности «А» (ГОСТ 9544-2015).
Электроприводы взрывозащищенные с маркировкой 1ЕxdIIBT4 применяются для управления работой дисковых затворов, шаровых кранов и другой арматуры с углом поворота рабочего органа на 90° ±10°. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом, в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.

Параметры крана шарового Also КШ.П-01 Ду80

Диаметр номинальный DN - 80 мм
Давление номинальное PN - 25 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 20
Тип ISO-фланца арматуры - F07
Размер вала арматуры (квадрат) - 17х17 мм
Материал шара - Нержавеющая сталь 08х13 (AISI 409)
Тип уплотнения - PTFE
Пропускная способность, Kv - 305 м3/ч
Присоединение - под приварку
Тип устройства крана - двухходовой
Проход шара крана - стандартнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Тип управления - С электроприводом
Температура рабочей среды: от -40 до +200 °C
Среда - вода, нефтепродукты, жидкие и газообразные среды по отношению к которым материалы крана коррозионно-стойки
Условия производства - ТУ 3742-001-91358894-2010
Страна производитель привода - Россия
Область применения - водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Вес - 15.4 кг
Страна производитель - Россия

Кран шаровой ALSO КШ.П.Р.080.25-01 Ду80 Ру25 стандартнопроходной, присоединение - под приварку, корпус - сталь 20, уплотнение - PTFE, управление - взрывозащищенный электропривод ГЗ-ОФВ-110/11М 24В

Габаритные и установочные размеры крана шарового Also КШ.П-01 с электроприводом ГЗ-ОФВ-110/11М 24 В

DN - {field_dn} мм
L (cтроительная длина) - {field_dlina} мм
H - 383 мм
H - 61 мм
D - 63 мм
d* - 89 мм
S - 4 мм
D - 114 мм
S1 - 195 мм
S2 - 265 мм
S3 - 267 мм

Эскиз размеров крана шарового Also КШ.П-01 Ду80 с электроприводом ГЗ-ОФВ-110/11М 24 В

Материалы деталей крана шарового Also КШ.П-01 Ду80

№	Деталь	Материал
1	ручка	сталь 3
2	гайка	оцинкованная сталь
3	кольцо уплотнительное	фторсилоксан
4	кольцо	Ф4К20 (PTFE +20% С)
5	шток	сталь 20Х13
6	пружина	сталь 65Г или ст. 60С2А
7	кольцо опорное	сталь 08ПС
8	уплотнитель седла	фторсилоксан
9	седло	Ф4К20 (PTFE +20% С)
10	шар	Нержавеющая сталь 08х13 (AISI 409)
11	горловина	сталь 20
12	корпус	сталь 20
13	патрубок	сталь 20

Детальный эскиз крана шарового Also КШ.П-01 Ду80

Характеристики электропривода ГЗ-ОФВ-110/11М 24 В

Тип электропривода - Четвертьоборотный
Крутящий момент привода - 110 Нм
Напряжение питания - 24 В
Номинальный потребляемый ток - 2.5А
Датчик обратной связи - Концевые выключатели
Степень защиты корпуса - IP67
Взрывозащита корпуса - есть
Страна производитель электропривода - Россия
Тип ISO-фланца привода - F07, F10
Размер штока, мм - 9х9, 11х11, 14х14, 17х17

Электрическая схема подключения Кран шаровой ALSO КШ.П.Р.080.25-01 Ду80 Ру25 стандартнопроходной, присоединение - под приварку, корпус - сталь 20, уплотнение - PTFE, управление - взрывозащищенный электропривод ГЗ-ОФВ-110/11М 24В

Электрическая схема подключения
электропривода ГЗ-ОФВ-110/11М 24 В

Характеристики

Производитель:

Also, Россия
Диаметр:

Ду80
Давление номинальное:

25 бар
Тип присоединения:

под приварку
Корпус:

Сталь 20
Тип управления:

электропривод
Применение:

водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
Модификация:

Электропривод ГЗ-ОФ-110/11М 380В
Класс герметичности:

A
Устройство крана:

двухходовой
Проход:

стандартнопроходной
Уплотнение шара:

PTFE
