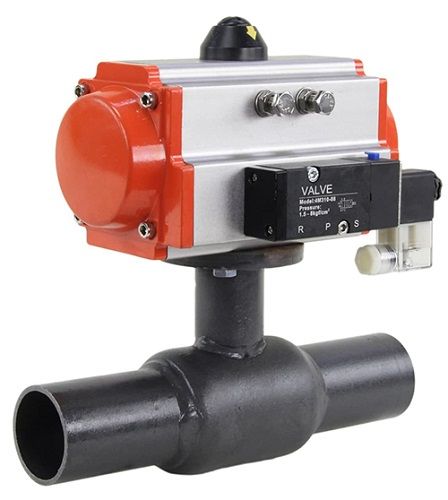

Кран шаровой ALSO КШ.П.Р.250.25-01 Ду250 Ру25 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-210 с пневмораспределителем -4M310-08 220В в городе Атырау

Параметры крана Also КШ.П-01 Ду250 с пневмоприводом PA-DA-210 и пневмораспределителем 4M310-08:

• Диаметр номинальный DN - 250 мм
• Давление номинальное PN - 25 бар
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - Сталь 20
• Материал шара - Нержавеющая сталь 08х13 (AISI 409)
• Тип уплотнения - PTFE
• Пропускная способность, Kv - 3450 м3/ч
• Присоединение - под приварку / под приварку
• Тип устройства крана - двухходовой
• Проход шара крана - стандартнопроходной
• Водоразборный кран - нет
• Тип управления - пневмопривод двойного действия
• Температура рабочей среды - от -40 до +200
• Температура окружающей среды - -20
• Температура окружающей среды - до 80 °C
• Вес запорной арматуры для набора - 69.5 кг
• Среда - вода, нефтепродукты, жидкие и газообразные среды по отношению к которым материалы крана коррозионно-стойки
• Условия производства - ТУ 3742-001-91358894-2010
• Страна производитель - Россия
• Страна производитель привода - Россия
• Область применения - водоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
• Вес - 111.3 кг

Кран шаровой ALSO КШ.П.Р.250.25-01 Ду250 Ру25 стандартнопроходной, под приварку, корпус - сталь 20, уплотнение - PTFE, управление - пневмопривод PA-DA-210 с пневмораспределителем DN.ru-4M310-08 220В

Габаритные и установочные размеры крана Also КШ.П-01 Ду250 с пневмоприводом PA-DA-210 и пневмораспределителем 4M310-08:

• L (строительная длина) - 510 мм
• H (строительная высота) - 571 мм
• Dn - 250 мм
• D - 351 мм
• d - 200 мм
• B - 295 мм
• E - 542 мм
• C - 226 мм
• d* - 273 мм
• S - 6 мм

Эскиз крана Also КШ.П-01 Ду250 с пневмоприводом PA-DA-210 и пневмораспределителем 4M310-08

Параметры пневмопривода PA-DA-210:

• Тип пневмопривода - двойного действия
• Номинальный крутящий момент - 1579 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Датчик обратной связи - нет
• Температура окружающей среды - -20
• С - 295 мм
• B - 226 мм
• A - 542 мм
• Вес привода - 41.8 кг
• Страна производитель - Россия

Параметры пневмораспределителя 4M310-08:

• Напряжение питания - 220 В
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 67
• Взрывозащита - нет

Эскиз пневмопривода PA-DA-210

Материалы деталей крана шарового Also КШ.П-01 Ду250

Деталировка крана шарового Also КШ.П-01 Ду250
