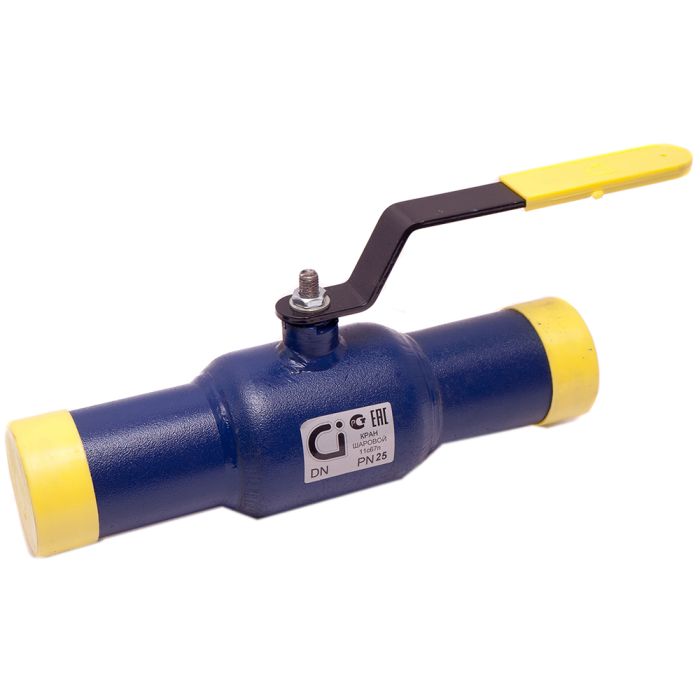

Кран шаровой Ci 11с67п Ду100 Ру25 стандартнопроходной под приварку, управление рукоятка, корпус

Главная
Краны
Шаровые для теплоснабжения
Приварные
Кран шаровой Ci 11с67п Ду100 Ру25 стандартнопроходной под приварку, управление рукоятка, корпус - сталь в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

52 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Стальной шаровой кран Ci 11c67п предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих воду, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана.

Общие характеристики крана Ci Ду100

Диаметр номинальный DN - 100 мм
Давление номинальное PN - 25 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Сталь 20
Материал шара - Нержавеющая сталь AISI 409
Тип уплотнения - PTFE
Присоединение - сварка / сварка
Тип устройства крана - двухходовой
Проход шара крана - стандартнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Цвет арматуры - Синий
Тип управления - Ручка-рычаг
Температура рабочей среды max 200°C
Температура окружающей среды min - от -40°C
Температура окружающей среды max - до 60°C
Среда - вода, газ, вода техническая, неагрессивная среда, нефтепродукты
Условия производства - ГОСТ 21345-2005
Страна производитель - Китай
Срок службы - 10 лет
Область применения - теплоснабжение
Вес - 7.2 кг

Кран шаровой Ci 11с67п

Габаритные размеры крана Ci Ду100

L, мм - 300
L1, мм - 445
Н, мм - 162
Н1, мм - 229
Вес, кг - 7.2

Эскиз крана шарового Ci 11с67п

Устройство и материалы деталей крана Ci Ду100:

№ на схеме	Наименование	Материал
№ на схеме	Наименование	Ду15, Ду20, Ду25,Ду32	Ду40, Ду65	Ду50, Ду80, Ду100, Ду125, Ду150
1	Ручка	Сталь 3	Сталь 3	Сталь 3
2	Гайка	Оцинкованная сталь	Оцинкованная сталь	Оцинкованная сталь
3	Кольцо уплотнительное	Силикон, EPDM70	Силикон, EPDM70	Силикон, EPDM70
4	Кольцо	Ф4К20 (PTFE +20% С)	Ф4К20 (PTFE +20% С)	Ф4К20 (PTFE +20% С)
5	Шток	Сталь 20Х13 (AISI 420)	Сталь 20Х13 (AISI 420)	Сталь 20Х13 (AISI 420)
6	Шар	Сталь 20Х13 (AISI 420)	Сталь 08Х18Н10 (AISI 304)	Сталь 08Х13 (AISI 409)
7	Патрубок	Сталь 20	Сталь 20	Сталь 20
8	Горловина	Сталь 20	Сталь 20	Сталь 20
9	Пружина	Сталь 65Г (Сталь 60С2А)	Сталь 65Г (Сталь 60С2А)	Сталь 65Г (Сталь 60С2А)
10	Кольцо опорное	Сталь 08ПС	Сталь 08ПС	Сталь 08ПС
11	Седло	Ф4К20 (PTFE +20% С)	Ф4К20 (PTFE +20% С)	Ф4К20 (PTFE +20% С)
12	Корпус	Сталь 20	Сталь 20	Сталь 20
	Покрытие	ЛКМ – эмаль, цвет синий	ЛКМ – эмаль, цвет синий	ЛКМ – эмаль, цвет синий

Эскиз крана шарового Ci 11с67п - устройство
