Кран шаровой КШФП.316.200 Ду 150 Ру16 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Параметры крана шарового КШФП.316.200 Ду150

Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - нержавеющая сталь AISI 316
Материал шара - нержавеющая сталь AISI 316
Тип уплотнения - PTFE
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Цвет арматуры - серебристый
Тип управления - Ручка-рычаг
Температура рабочей среды - от -50 °C до +200 °C
Вес запорной арматуры для набора - 43.7 кг
Среда - вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Страна производитель - Китай
Область применения - теплоснабжение
Вес - 43.7 кг

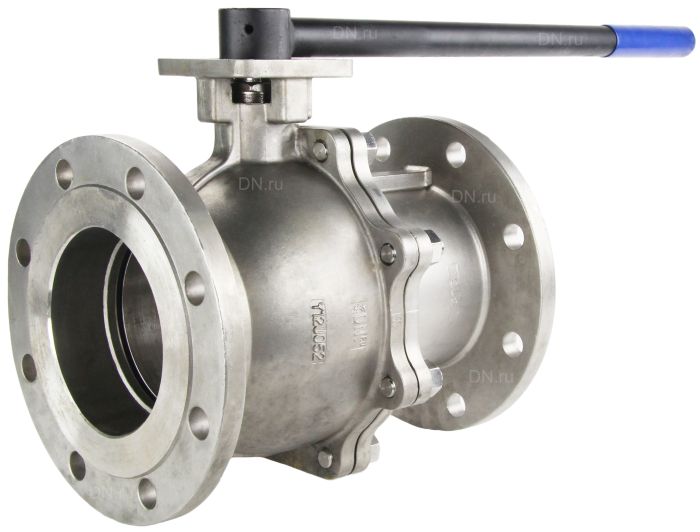

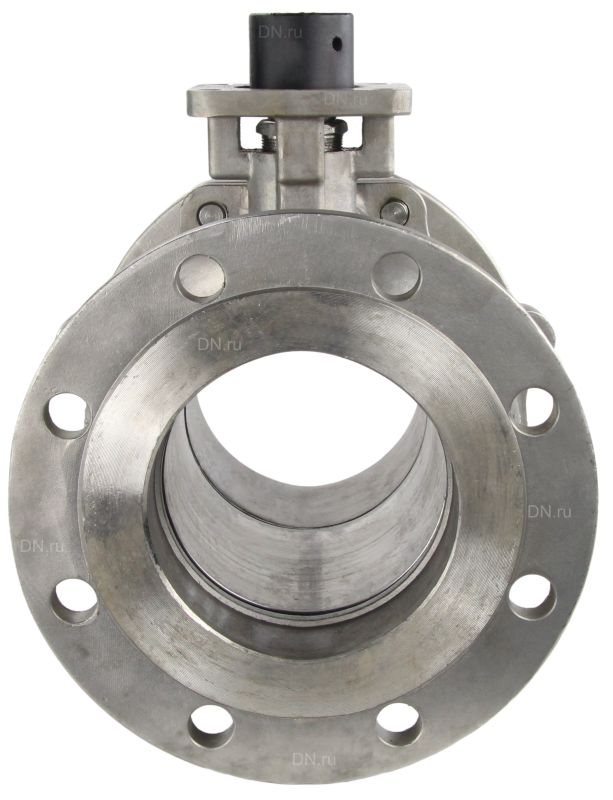

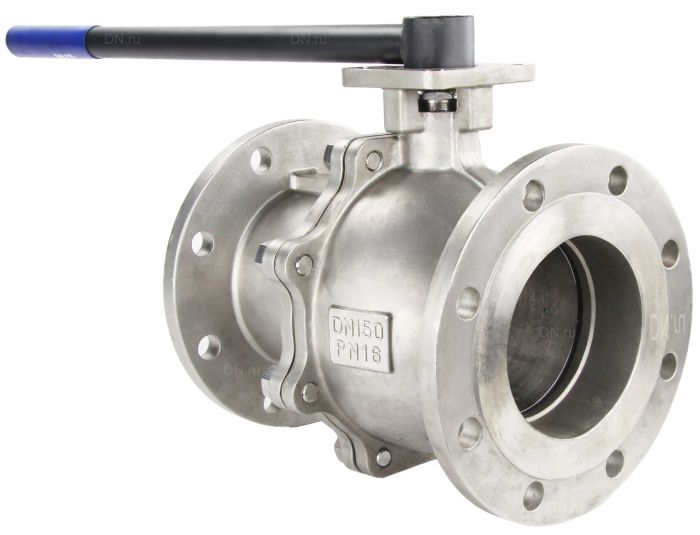

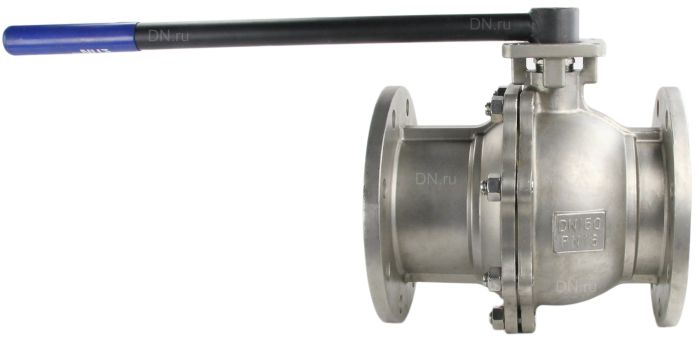

Кран шаровой КШФП.316.200 Ду 150 Ру16 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой

Габаритные и установочные размеры крана шарового КШФП.316.200 Ду150:

Dn - 150 мм
L (строительная длина) - 345 мм
H - 223 мм
D - 286.5 мм
D1 - 240 мм
D2 - 212 мм
f - 29 мм
С - 22 мм
W - 750 мм
h - 14 мм
Øa - 145 мм
К - 125 мм
S - 24 мм
Количество болтовых отверстий на одном фланце N-ØM = 8 x 22 мм

Эскиз крана шарового КШФП.316.200 Ду150

Материалы деталей крана шарового КШФП.316.200 Ду150:

№	Деталь	Материал
1	Корпус	нерж. сталь SS316
2	Уплотнение шара	RPTFE
3	Шар	нерж. сталь SS316
4	Болт	нерж. сталь SS304
5	Шайба пружинная	нерж. сталь SS304
6	Гайка	нерж. сталь SS304
7	Патрубок	нерж. сталь SS316

№	Деталь	Материал
8	Прокладка	PTFE
9	Сальник	PTFE
10	Кольцо упорное	PTFE
11	Уплотнение штока	PTFE
12	Шток	нерж. сталь SS316
13	Стопорное кольцо	нерж. сталь SS3304
14	Рукоятка	сталь A105

Диаграмма "Температура-Давление" Кран шаровый КШФП.316.200

Диаграмма Температура-Давление Кран шаровый Ду15 Ру40 КШФП.316.200 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой
