Кран шаровой КШмФП.316.200 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть,
масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах. |
Параметры крана шарового КшмФП.316.200 Ду100 Ру16 со взрывозащищенным электроприводом EX-030:
- Диаметр номинальный DN - 100 мм
- Давление номинальное PN - 16 бар
- Температура рабочей среды - от -20 до 200
- Материал корпуса - нержавеющая сталь AISI 316
- Материал запорного органа - Нержавеющая сталь 316
- Тип уплотнения - PTFE
- Класс герметичности по ГОСТ 54808-2011 - "A"
- Проход шара - полнопроходной
- Тип управления - С электроприводом
- Тип электропривода - Четвертьоборотный
- Время открытия/закрытия привода - 26 сек
- Угол поворота привода - 90°С
- Тип присоединения - межфланцевый
- Присоединение - межфланцевое
- Водоразборный кран - нет
- Наличие спускника - нет
- Вес с приводом - 37.5 кг
- Страна производитель - Китай
- Страна производитель привода - Китай
- Среда - пар, масла, вода техническая, нефть, сжатый воздух
|

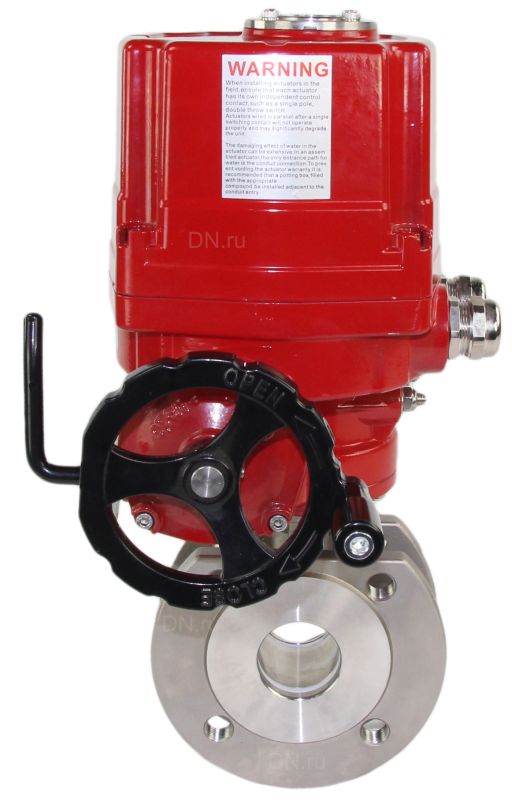

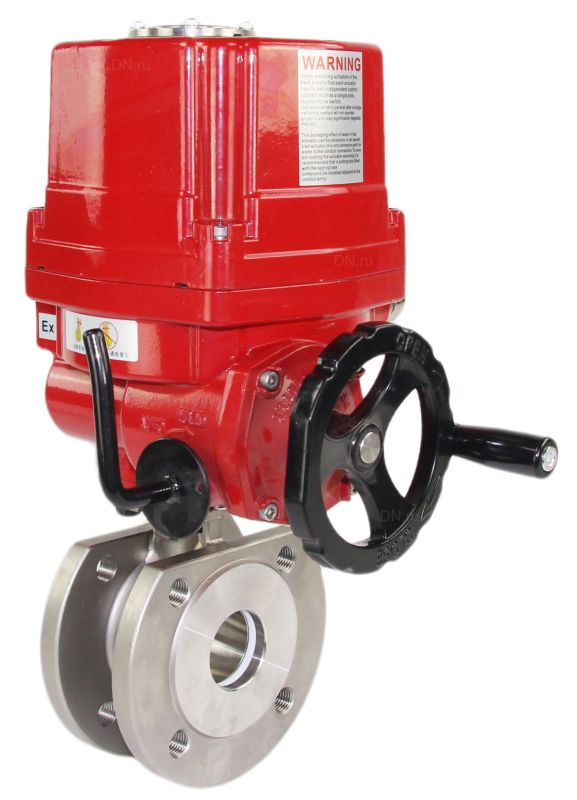

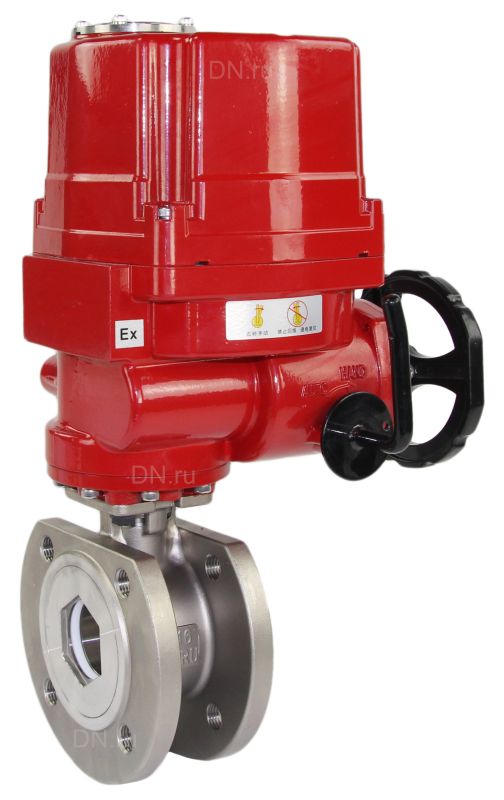

Кран шаровой КШмФП.316.200 Ду100 Ру16 нержавеющий, полнопроходной, межфланцевый со взрывозащищенным электроприводом EX-030 220В |
Габаритные и установочные размеры крана шарового КшмФП.316.200 Ду100 Ру16 со взрывозащищенным электроприводом EX-030:
- H (строительная высота) - 495 мм
- L (строительная длина) - 140 мм
- D - 215 мм
- D1 - 180 мм
- d - 100 мм
- C - 310 мм
- B - 310 мм
- A - 200 мм
- ØD2 - 93 мм
- ØD3 - 180 мм
- K - 4-M10, глубина - 16
- MAX - 22х22 мм
|
Эскиз крана шарового КшмФП.316.200 Ду100 Ру16 со взрывозащищенным электроприводом EX-030
|
Материалы деталей крана шарового КшмФП.316.200 Ду100 Ру16:
|
| № |
Наименование |
Материал |
| 1 |
Гайка |
Нерж. сталь SS304/SS |
| 2 |
Прокладка |
PTFE |
| 3 |
Упорная шайба |
PTFE |
| 4 |
Шток |
Нерж. сталь SS304/SS316/SS |
|
| № |
Наименование |
Материал |
| 5 |
Крышка |
Сталь WCB/CF8/CF8M |
| 6 |
Корпус |
Сталь WCB/CF8/CF8M |
| 7 |
Уплотнение шара |
PTFE |
| 8 |
Шар |
Нерж. сталь SS304/SS316/SS |
|
Материалы деталей электропривода EX-030:
|
| № |
Наименование |
Материал |
| 1,20 |
Корпус, кожух электропривода |
Алюминий |
| 2,23, 33,38, 40,64 |
Вал |
Сталь 45 |
| 3,39, 46,48, 51,66 |
Уплотнительное кольцо |
Маслостойкая резина |
| 4,27 |
Кронштейн |
Сталь Q235 |
| 5 |
Изоляционная прокладка |
Текстолит |
| 6,9, 16 |
Крепежный винт кронштейна |
Сталь 1Cr18Ni9Ti |
| 7,10 |
Пластина |
Сталь Q235 |
| 8 |
Винт-заглушка |
Алюминий |
| 11,14 |
Кулачок концевых выключателей |
Сталь Q235 |
| 12,13 |
Группа концевых выключателей |
XK06-101-2530 |
| 15,32 |
Втулка |
Латунь H62 |
| 16,30, 35,41, 44,61 |
Винт |
Сталь 1Cr18Ni9Ti |
| 17,18 |
Диск |
Сталь Q235 |
| 19 |
Механический ограничительный кулачок |
Сталь Q235 |
| 21,25 |
Крепежный винт |
Сталь 35 |
| 22 |
Сальник смотрового стекла |
Сталь 1Cr18Ni9Ti |
| 26 |
Конденсатор |
CEM 2GR 220nJ |
| 28 |
Клеммный блок |
1Pcs TX-1502 6 |
|
| № |
Наименование |
Материал |
| 24 |
Индикационная табличка |
Алюминий |
| 29 |
Нагревательный элемент |
НТА-1/005 |
| 31,36 |
Шайба |
Нерж. сталь |
| 34 |
Сквозная крышка |
MHQ50 |
| 37,39 |
Стопорная шайба, уплотнительное кольцо |
Сталь 1Cr18Ni9Ti |
| 42 |
Группа моментного выключателя |
XK06-101-2530 |
| 43,48 |
Механизм моментного выключателя |
Сталь Q235 |
| 45 |
Крышка маховика |
Алюминий |
| 47,69 |
Шестерня первой ступени |
Цинковый сплав ZQAL10-5-5 |
| 49 |
Ограничительный винт |
Сталь 35 |
| 50 |
Шпилька |
Сталь 1Cr18Ni9Ti |
| 52 |
Ручка сцепного механизма |
Сталь 45 |
| 53 |
Блок вилки |
Алюминий |
| 54 |
Упорная шайба |
Цинковый сплав ZQAL10-5-5 |
| 55,56 |
Вилка сепаратора |
Цинковый сплав ZQAL10-5-5 |
| 57 |
Стопорное кольцо |
Сталь 1Cr18Ni9Ti |
| 58,60 |
Диск, главная шестерня |
Цинковый сплав ZQAL10-5-5 |
| 59,68 |
Червяк второй и первой ступени |
Сталь 40Cr |
| 62,67 |
Сальник |
Алюминий |
| 63 |
Мотор |
- |
| 65 |
Сцепление |
Сталь ZG20 |
|
|
Параметры электропривода EX-030:
- Тип ISO фланца привода - F10, F12
- Размер под шток квадрат - 22х22
- Время цикла открытия/закрытия - 26 сек.
- Датчик обратной связи - Концевые выключатели
- Крутящий момент - 300 Н*м
- Напряжение питания - 220 В
- Номинальный потребляемый ток - 0.98 А
- Сигнал управления - ON/OFF
- Степень защиты корпуса - IP67
- Тип электропривода - Четвертьоборотный
- Угол поворота привода - 90°
|
Электрическая схема подключения
электропривода EX-030
|
|
