Краны шаровые нержавеющие КШМП.316.230-ISO применяются в качестве запорной трубопроводной арматуры в системах холодного и горячего водоснабжения, теплоснабжения с любым стандартным теплоносителем, паровых системах с температурой до 230°С (максимальное давление для пара 8 бар), газопроводах нейтральных и инертных газов, включая природный (натуральный) газ. Благодаря своей конструкции и материалам кран имеет самую высокую степень герметичности – класс «А» (по ГОСТ 9544). Кран оснащен пневмоприводом SA-130 с возвратными пружинами, пневмораспределетелем 4M310-08, блоком концевых выключателей APL-210N и ручным дублером HDM-3.
Привод пневматический с возвратными пружинами предназначен для автоматизации процесса управления промышленной арматурой. Имеет диапазон регулировки – 5° при вращении штока арматуры на 90°. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель устанавливается для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали.
|
Параметры крана КШМП.316.230-ISO Ду80 с пневмоприводом SA-130, пневмораспределителем 4M310-08, блоком концевых выключателей APL-210N и ручным дублером HDM-3:
- Диаметр номинальный DN - 80 мм
- Давление номинальное PN - 63 бар
- Класс герметичности по ГОСТ 54808-2011 - "A"
- Материал корпуса - Нержавеющая сталь SS316
- Материал шара - Нержавеющая сталь SS316
- Тип уплотнения - PTFE
- Пропускная способность, Kv - 678.6 м3/ч
- Присоединение - внутренняя / внутренняя резьба
- Тип устройства крана - двухходовой
- Проход шара крана - полнопроходной
- Водоразборный кран - нет
- Наличие спускника - нет
- Тип управления - пневмопривод с возвратными пружинами
- Температура рабочей среды - от -20 до +230 ℃
- Вес запорной арматуры для набора - 2.9 кг
- Среда - вода, пар, слабоагрессивная среда, масла, вода техническая, водно-гликолевые растворы, нефтепродукты, сжатый воздух
- Страна производитель - Китай
- Страна производитель привода - Китай
- Область применения - теплоснабжение
- Вес - 19.45 кг
|

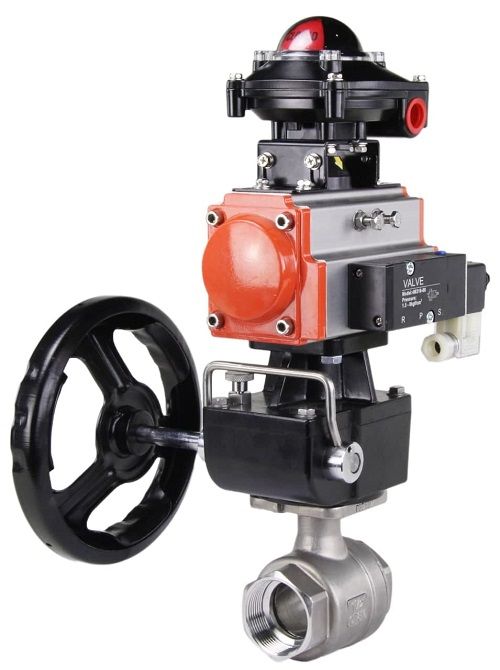

Кран шаровой КШМП.316.230-ISO Ду80 Ру63 SS316 нержавеющий, полнопроходной, резьбовой с пневмоприводом SA-130, пневмораспределителем 4M310-08 24В, блоком концевых выключателей APL-210N и ручным дублером HDM-3
|
Габаритные и установочные размеры крана КШМП.316.230-ISO Ду80 с пневмоприводом SA-130, пневмораспределителем 4M310-08, блоком концевых выключателей APL-210N и ручным дублером HDM-3:
- L (строительная длина) - 169 мм
- H - 128 мм
- NPS - 80 мм
- D - 76 мм
- C - 193 мм
- L1 - 308 мм
- M - 158 мм
- K - 77 мм
|
Эскиз крана КШМП.316.230-ISO Ду80 с пневмоприводом SA-130, пневмораспределителем 4M310-08, блоком концевых выключателей APL-210N и ручным дублером HDM-3
|
Параметры пневмопривода SA-130:
- Тип пневмопривода - с возвратными пружинами
- Номинальный крутящий момент - 106 Нм
- Рабочее давление пневмопривода - 6 бар
- Угол поворота привода - 90°
- Диапазон регулировки привода - 5°
- Датчик обратной связи - нет
- С - 193 мм
- B - 137.5 мм
- A - 308 мм
- Вес привода - 10.9 кг
- Страна производитель - Китай
|
Эскиз пневмопривода SA-130
|
Параметры пневмораспределителя 4M310-08:
- Напряжение питания - 24 В
- Частота срабатывания - 5 цикл/сек
- Степень защиты корпуса - 65
- Взрывозащита - нет
Параметры блока концевых выключателей APL-210N:
- Модель - APL-210N
- Тип датчика - индуктивный
- Тип конструкции - цилиндрический
- Напряжение питания - 90-250 Вольт
- Ток - 300 мА
- Состояние выхода - нормально открытый
- Дистанция срабатывания - 4 мм
- Индикация срабатывания - есть
|
|
Схема подключения блока концевых выключателей APL-210N
|
Материалы деталей крана шарового КШМП.316.230-ISO Ду80:
|
| № |
Деталь |
Материал |
| 1,6 |
Корпус |
Нерж. сталь SS316 |
| 2,4 |
Уплотнение шара |
PTFE |
| 3 |
Шар |
Нерж. сталь SS316 |
| 5 |
Уплотнительное кольцо |
PTFE |
|
| № |
Деталь |
Материал |
| 7 |
Шток |
Нерж. сталь SS316 |
| 8 |
Уплотнение штока |
VITON |
| 9 |
Гайка штока |
Нерж. сталь SS316 |
| 10 |
Рукоятка |
Нерж. сталь |
|
