Кран шаровой модель КШПП 316.200 DA 4M310-08 220V APL-410N EX применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневматические поворотные приводы DA-052 предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
Пневмораспределители 4m310-08-220 используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе.
Блок концевых выключателей APL-410N EX предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО.
|
Параметры крана шарового КШПП 316.200-ISO Ду15 с пневмоприводом DA-052, блоком концевых выключателей APL-410N EX:
- Диаметр номинальный DN - 15 мм
- Давление номинальное PN - 63 бар
- Класс герметичности по ГОСТ 9544-2015 - "A"
- Материал корпуса - Нержавеющая сталь SS316
- Тип ISO-фланца арматуры - F03, F04
- Размер вала арматуры (квадрат) - 9х9 мм
- Крутящий момент на валу - 3.5 Нм
- Материал шара - Нержавеющая сталь S304/S316
- Тип уплотнения - PTFE
- Присоединение - сварка / сварка
- Тип устройства крана - двухходовой
- Проход шара крана - полнопроходной
- Водоразборный кран - нет
- Тип управления - пневмопривод двойного действия
- Температура рабочей среды: от -20 до 200 °C
- Среда - вода, пар, неагрессивная среда, нефтепродукты
- Страна производитель привода - Китай
- Область применения - теплоснабжение
- Вес запорной арматуры- 0.645 кг
- Вес привода- 1.2 кг
- Общий вес - 2.265 кг
- Страна производитель - Китай
|

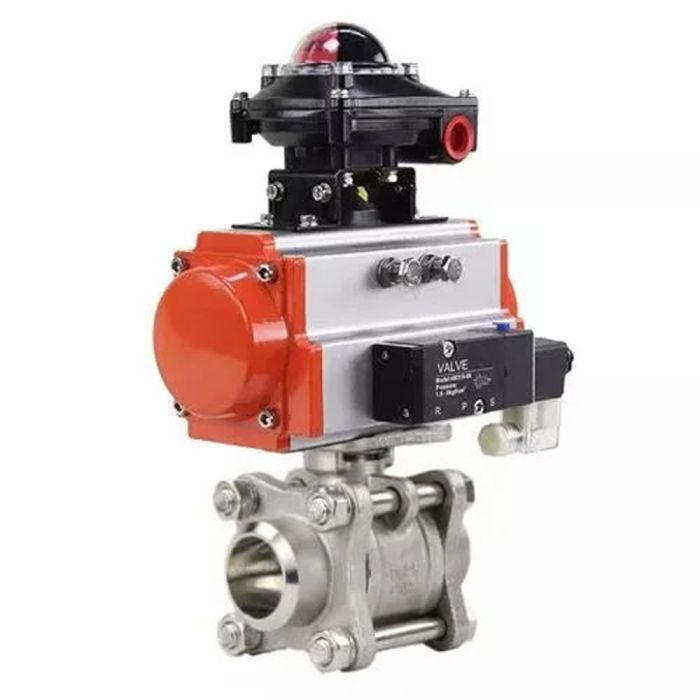

Кран шаровой КШПП 316.200-ISO Ду15 Ру63 SS316 полнопроходной под приварку, корпус - нержавеющая сталь с пневмоприводом DA-052, пневмораспределителем 4M310-08 220V и блоком концевых выключателей APL-410N EX
|
Габаритные и установочные размеры крана шарового КШПП 316.200-ISO Ду15 с пневмоприводом DA-052:
- DN - 15 мм
- D - 15 мм
- L1 - 153 мм
- H2 - 40 мм
- C - 72 мм
- K - 147 мм
- L - 65 мм
|
Эскиз крана шарового КШПП 316.200-ISO Ду15 с DA-052 с пневмораспределителем 4m310-08-220, блоком концевых выключателей APL-410N EX
|
Материалы деталей крана шарового КШПП 316.200-ISO:
|
|
| № п/п |
Наименование детали |
Материал |
Количество |
| 1 |
Корпус |
SS316 |
1 |
| 2 |
Шар затворный |
S304/S316 |
1 |
| 3 |
Болт |
S201/S304 |
4~6 |
| 4 |
Гайка |
S201/S304 |
4~6 |
| 5 |
Уплотнение |
PTFE |
1 |
| 6 |
Шток |
SS304 / SS316 |
1 |
| 7 |
Сальник |
S201 / S304 |
1 |
| 8 |
Уплотнительное кольцо |
VITON |
1 |
| 9 |
Крышка |
WCB/CF8/CF8M |
2 |
| 10 |
Седельные кольца |
PPL |
2 |
| 11 |
Упорная шайба |
PTFE |
1 |
|
Эскиз материалов крана шарового КШПП 316.200-ISO Ду15
|
Параметры пневмопривода DA-052:
- Тип пневмопривода - двойного действия
- Номинальный крутящий момент - 24 Нм
- Рабочее давление пневмопривода - 6 бар
- Угол поворота привода - 90°
- Диапазон регулировки привода - 5°
- Датчик обратной связи - нет
- Вес привода - 1.2 кг
- Страна производитель - Китай
|
Эскиз материалов пневмопривода DA-052
|
Материалы пневмопривода DA-052:
|
| № |
Наименование |
Материал |
| 1 |
Корпус |
эструдированный алюминий |
| 2 |
Боковые заглушки |
литой алюминий |
| 3 |
Шестерня |
нерж. сталь |
| 4 |
Поршень |
сталь/алюминий |
| 5 |
Заглушки |
нерж. сталь |
| 6 |
Поршневое кольцо |
NBR |
| 7 |
Пружины |
пружинная сталь |
| 8 |
Подшипник поршня |
инженерный пластик |
| 9 |
Поршневое кольцо |
NBR |
| 10 |
Заглушка |
NBR |
| 11 |
Упорное кольцо |
инженерный пластик |
| 12 |
Кольцо |
инженерный пластик |
| 13 |
Шайба |
нерж. сталь |
| 14 |
Пружинный зажим |
нерж. сталь |
| 15 |
Индикатор |
пластик |
| 16 |
Корпус индикатора |
пластик |
| 17 |
Подшипник |
инженерный пластик |
| 18 |
Кулачок |
сталь |
| 19 |
Подшипник |
NBR |
| 20 |
Подшипник |
инженерный пластик |
| 21 |
Подшипник |
инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
| 23 |
Уплотнительное кольцо |
NBR |
| 24 |
Подшипник |
нерж. сталь |
| 25 |
Гайка регулировки |
нерж. сталь |
| 26 |
Винт регулировки |
нерж. сталь |
| 27 |
Втулка |
алюминий |
|
Параметры пневмораспределителя 4m310-08-220:
- Модель пневмораспределителя - 4m310-08-220
- Напряжение питания - 220 В
- Рабочая среда - фильтрованный сжатый воздух
- Частота срабатывания - 5 цикл/сек
- Степень защиты корпуса - 65
- Взрывозащита - есть
|
Схема подключения блока концевых выключателей APL-410N EX
|
Параметры блока концевых выключателей APL-410N EX:
- Модель блока концевых выключателей - APL-410N EX
- Кабельный ввод концевых выключателей - 2 x NPT1/2"
- Максимальный ток - 5 А
- Максимальное напражение - 250 В
- Степень защиты корпуса - 65
- Взрывозащита - есть
|
Материалы блока концевых выключателей APL-410N EX:
|
| Наименование |
Материалы |
| Крышка корпуса и
корпус |
литье алюминия под
давлением |
| Вал |
нерж. сталь |
| Крышка индикатора |
поликарбонат |
| Кулачок |
поликарбонат |
| Пружина |
нерж. сталь |
| Болты крышки
корпуса |
нерж. сталь |
| Уплотнительное
кольцо |
NBR |
| Втулка |
бронза |
| Уплотнительное
кольцо (вал) |
нерж. сталь |
| Клемма заземления |
нерж. сталь |
| Индикатор |
ABS пластик /
поликарбонат |
| Кронштейн |
нерж. сталь |
|
