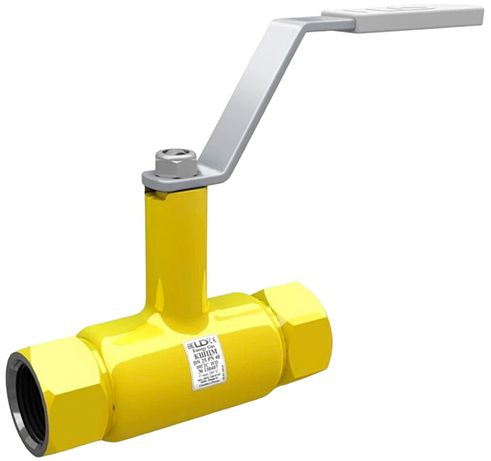

Кран шаровой LD КШЦМ Gas Ду32 Ру40 цельносварной, стандартнопроходной, сталь 20, муфтовый, управление ручка-рычаг в городе Атырау

Шаровые краны цельносварные LD предназначены для управления газообразными средами в системах газоснабжения, технологических трубопроводах, различных агрегатах. Номенклатура шаровых кранов LD включает номинальные диаметры (DN) от 15 до 100, при номинальном давлении (PN) до 4,0 (МПа).

Изделие используется только для полного перекрытия потока транспортируемой среды. Запорные краны LD должны применяться на трубопроводах в качестве запорного устройства. То есть в процессе эксплуатации должны быть полностью открыты или полностью закрыты. Краны готовы к эксплуатации, не требуют технического обслуживания на протяжении всего срока службы. Пространственное положение крана на трубопроводе - любое.

В целях профилактики, а также для предотвращения отложений на поверхности шара (заклинивания) необходимо два раза в год проверять подвижность ходовых частей путем поворота рукоятки крана на 10-15 градусов.

Технические параметры крана шарового LD КШЦМ Ду32 Ру40

• Диаметр номинальный DN - 32 мм
• Давление номинальное PN - 40 бар
• Проходное сечение - 24 мм
• Управление - ручной
• Длина ручки - 170 мм
• Класс герметичности по ТУ - A
• Материал корпуса - Сталь 20
• Материал шара - сталь 20X13
• Тип уплотнения - FVMQ
• Пропускная способность, Kv - 40 м3/ч
• Присоединение - муфта / муфта
• Тип устройства крана - двухходовой
• Проход шара крана - стандартнопроходной
• Водоразборный кран - нет
• Наличие спускника - нет
• Цвет арматуры - желтый
• Тип управления - ручной
• Управление - Ручка-рычаг
• Температура рабочей среды: от -40°C до +200°C
• Температура окружающей среды: от -40°C до +80°C
• Среда - газ, газообразная среда
• Условия производства - ТУ
• Гарантия производителя - 36 мес.
• Срок службы - 40 лет
• Область применения - Газоснабжение
• Вес - 1.5 кг
• Страна производитель - Россия

Кран шаровой LD КШЦМ Gas Ду32 Ру40 цельносварной, стандартнопроходной, сталь 20, муфтовый, управление ручка-рычаг

Габаритные и установочные размеры крана шарового LD КШЦМ Ду32 Ру40

• Ду - 32 мм
• d* - 49 мм
• d - 24 мм
• D - 57 мм
• H - 75 мм
• h - 21 мм
• L - 170 мм
• L - 135 мм

Эскиз размеров крана шарового LD КШЦМ Ду32 Ру40

Материалы крана шарового LD КШЦМ Ду32 Ру40
