Описание

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Параметры крана шарового 3-ходового L-тип RP.SS316.200.MM Ду15 Py63

Диаметр номинальный DN - 15 мм
Давление номинальное PN - 63 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь SS316
Тип ISO-фланца арматуры - F03, F04
Размер вала арматуры (квадрат) - 9х9 мм
Крутящий момент на валу - 1.6 Нм
Материал шара - Нержавеющая сталь S304/S316
Тип уплотнения - PTFE
Присоединение - Внутренняя резьба
Тип устройства крана - трехходовой
Проход шара крана - стандартнопроходной
Водоразборный кран - нет
Тип управления - пневмопривод с возвратными пружинами
Среда - вода, воздух, пар, неагрессивная среда
Страна производитель привода - Китай
Область применения - водоснабжение, теплоснабжение, пароснабжение
Вес - 0.475 кг
Страна производитель - Китай

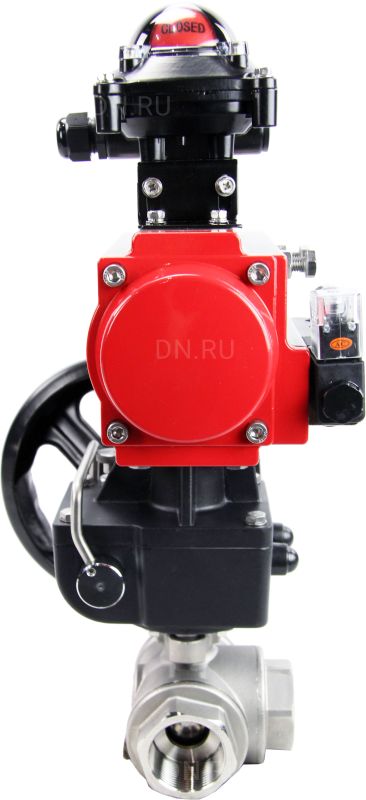

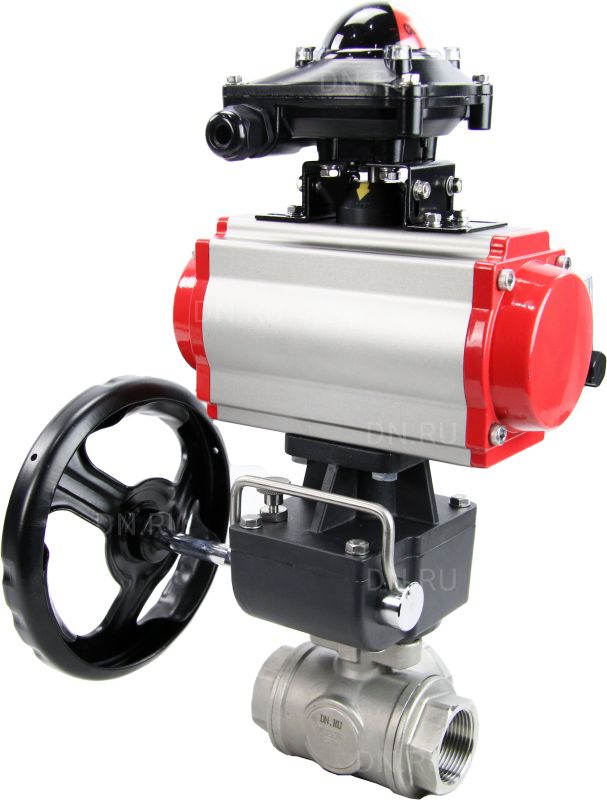

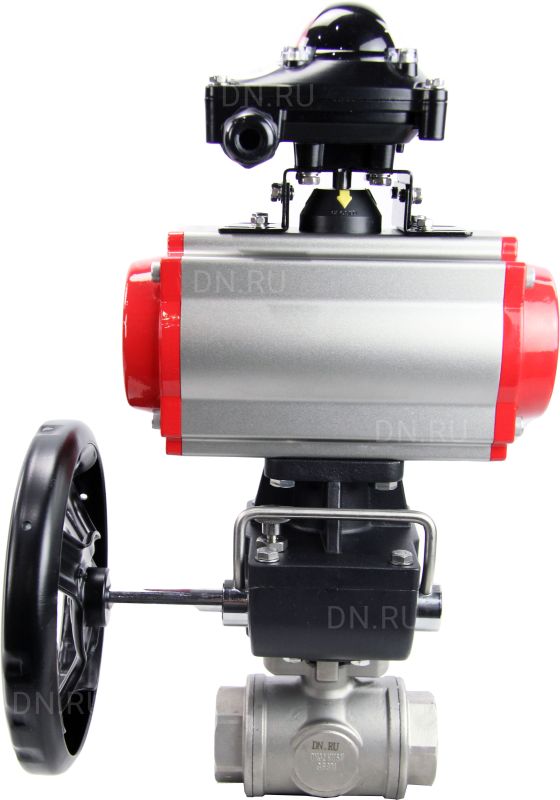

Кран шаровой нержавеющий 3-ходовой L-тип стандартнопроходной RP.SS316.200.MM.015-ISO Ду15 Ру63 SS316 муфтовый, пневмоприводом SA-065, пневмораспределителем 4M310-08 220В, БКВ APL-210N и ручным дублером HDM-1

Габаритные и установочные размеры крана шарового DN.ru 3-ходового L-тип RP.SS316.200.MM Ду15 Py63 с пневмоприводом SA-065, пневмораспределителем 4M310-08, ручным дублером HDM-1, БКВ APL-210N

DN - 15 мм
D - 15 мм
L±1.5 - 71 мм (cтроительная длина)
L1 - 174 мм
Вес набора - 5.575 кг

Эскиз размеров крана шарового 3-ходового L-тип RP.SS316.200.MM Ду15 Py63 с пневмоприводом SA-065, пневмораспределителем 4M310-08, ручным дублером HDM-1, БКВ APL-210N

Материалы деталей крана шарового 3-ходового L-тип RP.SS316.200.MM Ду15 Py63

№ п/п	Наименование детали	Материал	Количество
1	Крышка	SS316	3
2	Седельные кольца	PPL	4
3	Прокладка соединения	PTFE/RPTFE	3
4	Упорная шайба	PTFE/RPTFE	1
5	Уплотнение	PTFE	1
6	Шток	SS304 / SS316	1
7	Сальник	SS304	1
8	Шар затворный	S304 / S316	1
9	Корпус	SS316	1

Деталировка крана шарового 3-ходового L-тип RP.SS316.200.MM Ду15 Py63

Параметры пневмопривода SA-065

Количество пружин - 10
Тип пневмопривода - с возвратными пружинами
Рабочее давление пневмопривода - 8 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Наличие пневмораспределителя - есть
Модель пневмораспределителя - 4M310-08 220 В
Датчик обратной связи - Концевые выключатели
Модель концевых выключателей - APL-210N
Наличие ручного дублёра - есть
Модель ручного дублёра - HDM-1
Размер штока для арматуры - 14х14
Тип ISO фланца - F05, F07
Вес - 2.1 кг
Страна производитель - Китай

Эскиз габаритов пневмопривода SA-065

Габаритные и установочные размеры пневмопривода SA-065

A - 174 мм
B - 82 мм
C - 115 мм
N - 30 мм
M - 80 мм
G - 15 мм
d1, d2 - F05, F07
