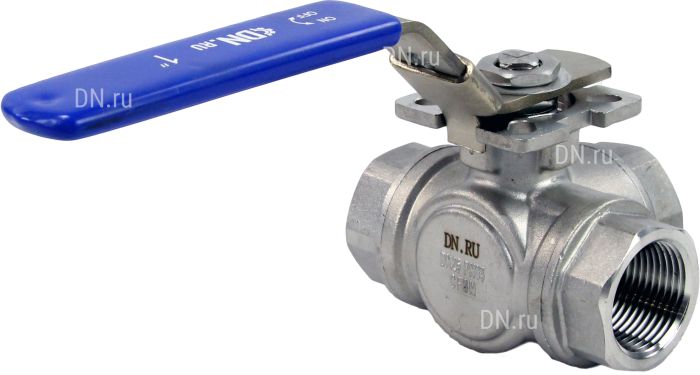

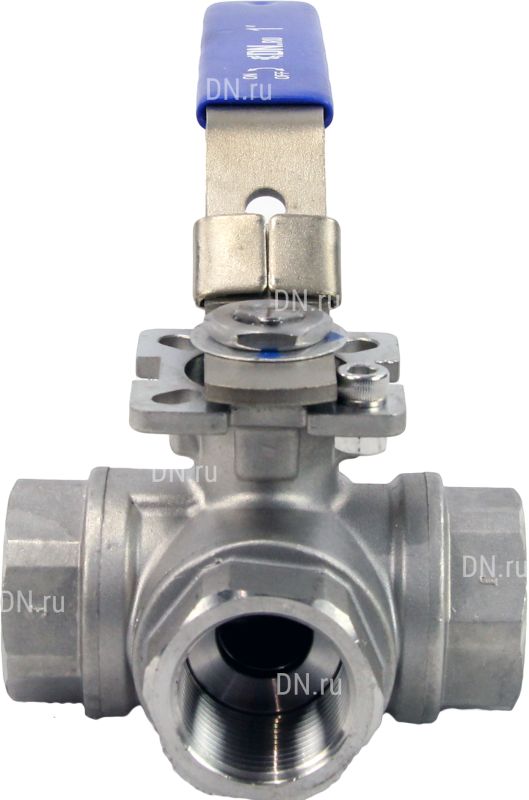

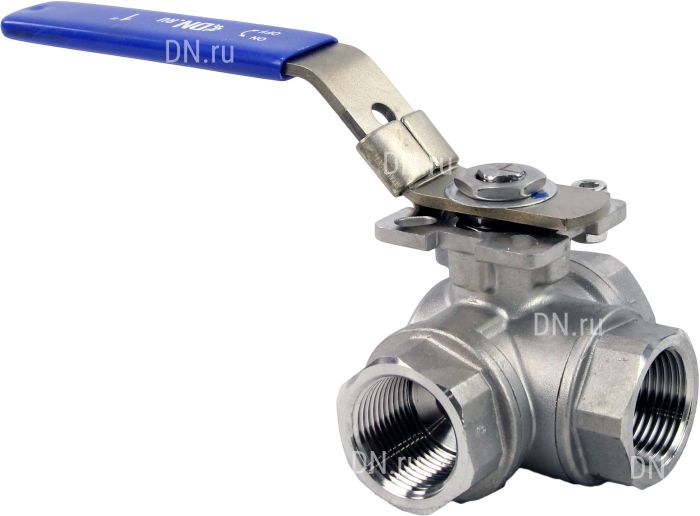

Кран шаровой нержавеющий 3-ходовой L-тип стандартнопроходной RP.SS316.200.MM.025-ISO 1″ Ду25 Ру63, муфтовый, материал корпуса - нержавеющая сталь SS316 с ISO фланцем и рукояткой в городе Атырау

Главная
Краны
Шаровые для теплоснабжения
Нержавеющая сталь
Кран шаровой нержавеющий 3-ходовой L-тип стандартнопроходной RP.SS316.200.MM.025-ISO 1″ Ду25 Ру63, муфтовый, материал корпуса - нержавеющая сталь SS316 с ISO фланцем и рукояткой в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

48 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические параметры крана шарового 3-ход L RP.SS316.200.MM Ду25

Диаметр номинальный DN - 25 мм
Давление номинальное PN - 63 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Нержавеющая сталь SS316
Тип ISO-фланца арматуры - F04, F05
Размер вала арматуры (квадрат) - 11х11 мм
Крутящий момент на валу - 4.5 Нм
Материал шара - Нержавеющая сталь SS316
Тип уплотнения - PTFE
Присоединение - Внутренняя резьба
Тип устройства крана - трехходовой
Проход шара крана - стандартнопроходной
Водоразборный кран - нет
Тип управления - Ручка-рычаг
Температура рабочей среды: от -20 до +200 °C
Среда - вода, пар, неагрессивная среда, нефтепродукты
Область применения - водоснабжение, теплоснабжение, пароснабжение
Вес - 1.165 кг
Страна производитель - Китай

Материалы деталей крана шарового 3-ход L RP.SS316.200.MM Ду25

№ п/п	Наименование детали	Материал	Количество
1	Крышка	SS316	3
2	Седельные кольца	PPL	4
3	Прокладка соединения	PTFE/RPTFE	3
4	Упорная шайба	PTFE/RPTFE	1
5	Уплотнение	PTFE/RPTFE	1
6	Шток	SS304 / SS316	1
7	Сальник	SS304	1
8	Гайка	SS304	2
9	Шар затворный	SS304 / SS316	1
10	Корпус	SS316	1
11	Рукоятка	SS304	1
12	Оболочка рукоятки	ПВХ	1
13	Стопор	SS304	1

Эскиз деталировки крана шарового 3-ход L RP.SS316.200.MM Ду25

Габаритные и установочные размеры крана шарового 3-ход L RP.SS316.200.MM Ду25

DN - 25 мм
D - 25 мм
H - 78.5 мм
H1 - 13 мм
C - 11 мм
L1 - 72 мм
Длина рукоятки, T - 167 мм
Строительная длина, L±1.5 - 98 мм

Эскиз крана шарового 3-ход L RP.SS316.200.MM Ду25
