Кран шаровой полнопроходной GENEBRE 2015 04 Ду15 Ру63 с электроприводом 003 blue 12В в городе Атырау

Технические параметры крана шарового Genebre 2015 с электроприводом 12В Ду15 Ру63

• Диаметр номинальный DN - 15 мм
• Давление номинальное PN - 63 бар
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - нержавеющая сталь AISI 316
• Тип ISO-фланца арматуры - F03, F04
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу - 5 Нм
• Материал шара - Нержавеющая сталь SS316
• Тип уплотнения - PTFE
• Присоединение - внутренняя / внутренняя резьба
• Тип устройства крана - двухходовой
• Проход шара крана - полнопроходной
• Водоразборный кран - нет
• Тип управления - С электроприводом
• Температура рабочей среды: от -60 до +200 °C
• Среда - вода
• Страна производитель привода - Китай
• Область применения - теплоснабжение
• Вес - 1.55 кг
• Страна производитель - Испания

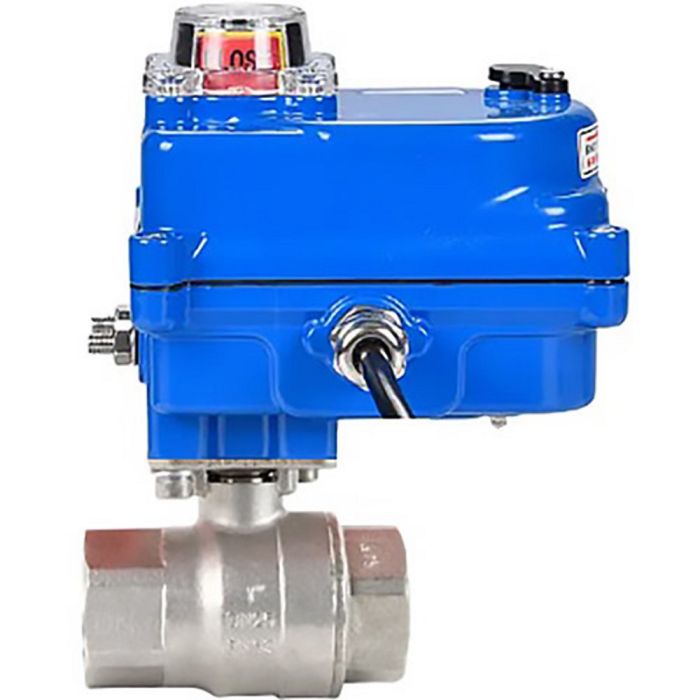

Кран шаровой Genebre 2015 с электроприводом 12В Ду15 Ру63

Габаритные и установочные размеры крана шарового Genebre 2015 с электроприводом 12В Ду15 Ру63

• DN - 15 мм
• L - 55 мм
• M - 121 мм
• A - 121.2 мм
• T - 28 мм

Эскиз крана шарового Genebre 2015 с электроприводом 12В Ду15 Ру63

003 blue 12В - характеристики

• Тип электропривода - Четвертьоборотный
• Крутящий момент привода - 30 Нм
• Напряжение питания - 12 В
• Напряжение питания концевых выключателей - 12 В
• Номинальный потребляемый ток - 0.1А
• Сигнал управления - ON/OFF
• Мощность электродвигателя - 25 Вт
• Время цикла открытия/закрытия - 25 сек.
• Степень защиты корпуса - IP67
• Наличие ручного дублера - Шестигранник
• Взрывозащита корпуса - нет
• Длина электропривода - 121 мм
• Ширина электропривода - 100 мм
• Высота электропривода - 110.2 мм
• Страна производитель - Китай
• Тип ISO-фланца привода - F03, F05
• Размер штока - 11х11 мм
• Вес привода - 1.2 кг

Электрическая схема подключения 003 blue 12В
