Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Технические параметры крана шарового КШПП 316.200-ISO Ду25

Диаметр номинальный DN - 25 мм
Давление номинальное PN - 63 бар
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Нержавеющая сталь SS316
Тип ISO-фланца арматуры - F04, F05
Размер вала арматуры (квадрат) - 11х11 мм
Крутящий момент на валу - 6 Нм
Материал шара - Нержавеющая сталь SS316
Тип уплотнения - PTFE
Присоединение - сварка / сварка
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - Ручка-рычаг
Температура рабочей среды: от -20 до +200 °C
Среда - вода, пар, неагрессивная среда, нефтепродукты
Область применения - водоснабжение, теплоснабжение, пароснабжение
Вес - 1.085 кг
Страна производитель - Китай

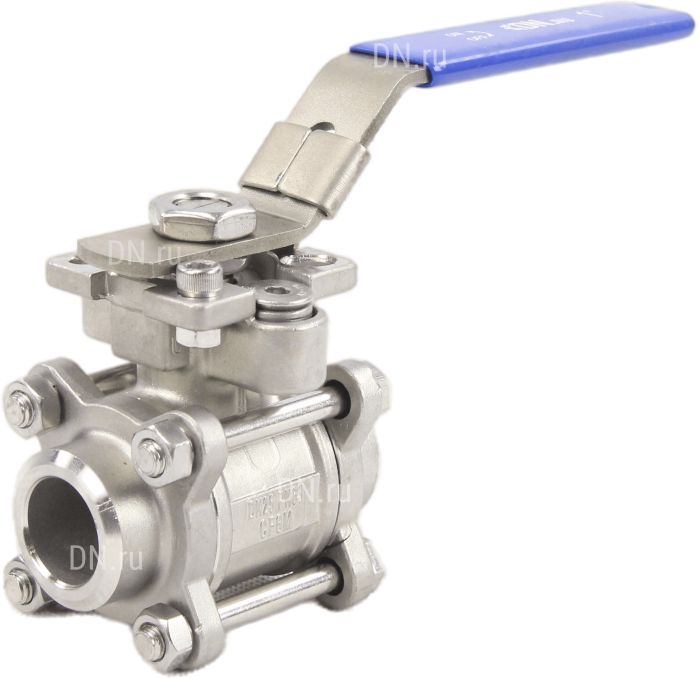

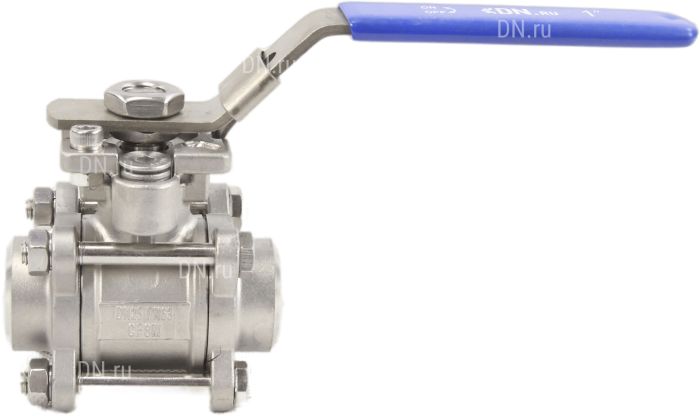

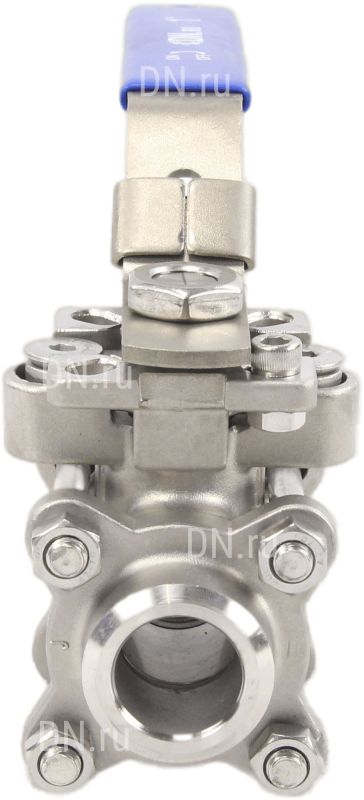

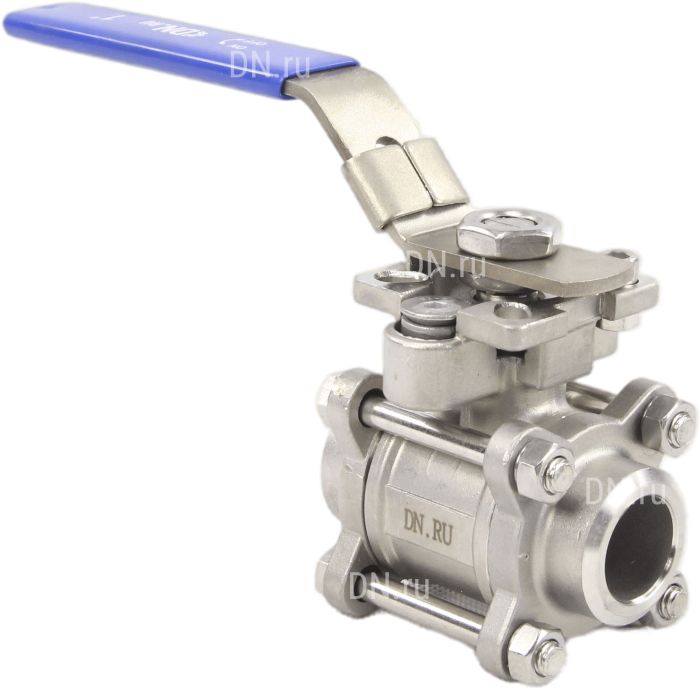

Кран шаровой полнопроходной КШПП 316.200-ISO Ду25 Ру63 под приварку, материал корпуса - нержавеющая сталь SS316 с ISO фланцем и рукояткой

Габаритные и установочные размеры крана шарового КШПП 316.200-ISO Ду25

DN - 25 мм
D - 25 мм
H - 86 мм
H1 - 13.5 мм
H2 - 53 мм
E - 33.5 мм
C - 11 мм
Длина рукоятки, T - 167 мм
Строительная длина, L±1.5 - 83 мм

Эскиз крана шарового КШПП 316.200-ISO Ду25

Материалы деталей крана шарового КШПП 316.200-ISO Ду25

№ п/п	Наименование детали	Материал	Количество
1	Корпус	SS316	1
2	Шар затворный	S304/S316	1
3	Болт	S201/S304	4~6
4	Гайка	S201/S304	4~6
5	Уплотнение	PTFE	1
6	Шток	SS304 / SS316	1
7	Сальник	S201 / S304	1
8	Гайка	S201 / S304	1
9	Крышка	WCB/CF8/CF8M	2
10	Седельные кольца	PPL	2
11	Упорная шайба	PTFE	1
12	Рукоятка	S201/S304	1
13	Оболочка рукоятки	ПВХ	1
14	Стопор	S201/S304	1
15	Уплотнительное кольцо	VITON	1

Эскиз деталировки крана шарового КШПП 316.200-ISO Ду25
