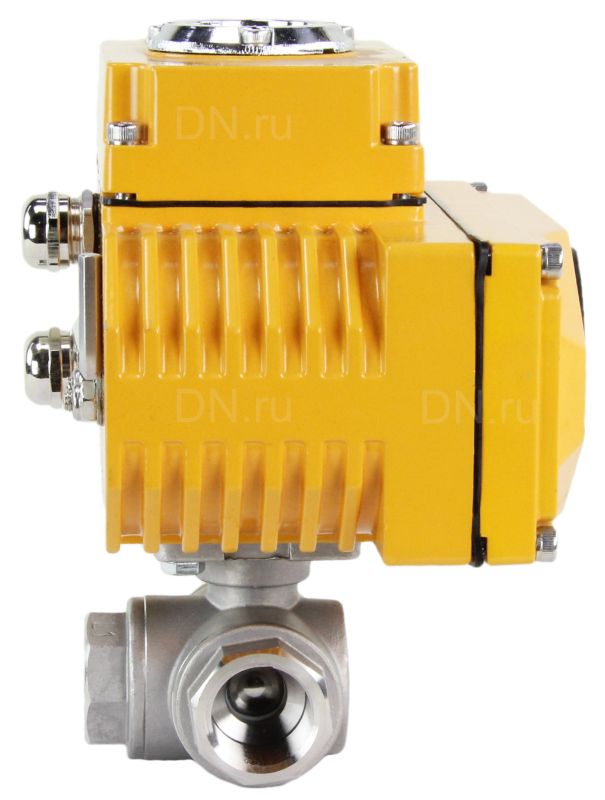

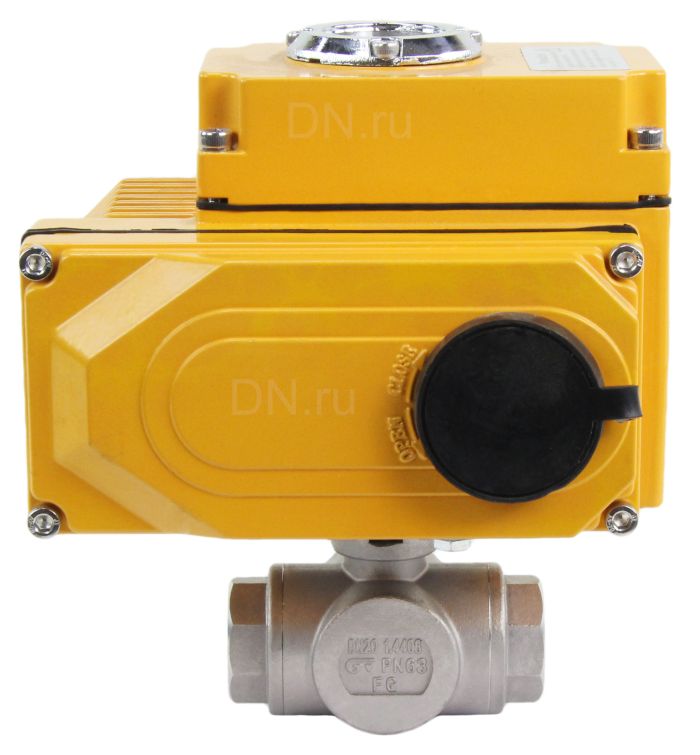

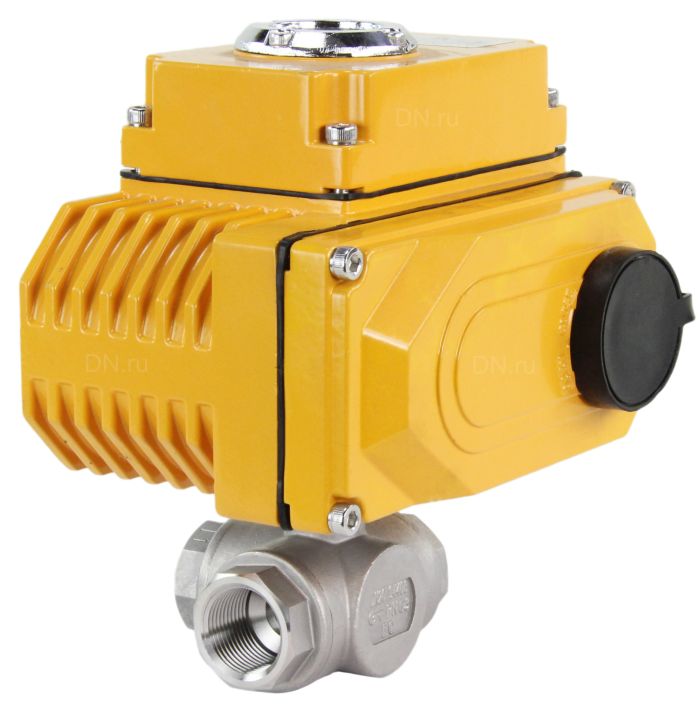

Кран шаровой трехходовой Genebre 2041 10 Ду65 Ру63, тип T, стандартнопроходной, резьбовой с электроприводом ST-010 220В (0-270°) в городе Атырау

Главная
Краны
Шаровые для теплоснабжения
Нержавеющая сталь
Кран шаровой трехходовой Genebre 2041 10 Ду65 Ру63, тип T, стандартнопроходной, резьбовой с электроприводом ST-010 220В (0-270°) в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

1 085 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Краны шаровые торговой марки Genebre предназначены для монтажа на магистральных системах отопления и водоснабжения. Данная модель работает в двух положениях: полностью открытом или полностью закрытом и не может использоваться в качестве регулятора.
Электроприводы 3/4 оборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2.

Параметры крана шарового Genebre 2041 Ду65

Диаметр номинальный DN - 65 мм
Давление номинальное PN - 63 бар
Материал корпуса - нержавеющая сталь aisi 316l
Тип ISO-фланца арматуры - F07, F10
Размер вала арматуры (квадрат) - 17х17 мм
Материал шара - нержавеющая сталь AISI 316
Тип уплотнения - PTFE
Присоединение - внутренняя / внутренняя резьба
Тип устройства крана - трехходовой
Проход шара крана - стандартнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Тип управления - С электроприводом
Температура рабочей среды: от -25 до +180 °C
Среда - вода, слабоагрессивная среда, вода техническая, нефтепродукты, жидкая среда, холодная вода, горячая вода, газообразная среда, питьевая вода, сжиженный газ
Страна производитель привода - Китай
Область применения - теплоснабжение
Вес - 13.55 кг
Страна производитель - Испания

Кран шаровой трехходовой Genebre 2041 10 Ду65 Ру63, тип T, стандартнопроходной, резьбовой с электроприводом ST-010 220В (0-270°)

Режимы крана Genebre 2040 с электроприводом 220В совместно с электроприводом 0-90-180-270 градусов:

Габаритные и установочные размеры крана шарового Genebre 2041 с электроприводом ST-010

L (строительная длина)- 178 мм
H1 (строительная высота) - 95 мм
d - 65 мм
H - 89 мм
F - 254 мм
B1 - 49 мм

Эскиз крана Genebre 2041 с электроприводом ST-010

Конструкция и материалы крана Genebre 2041 Ду65:

№	Наименование	Материал
1, 2, 3	Корпус, крышка, шар	Нержавеющая сталь AISI 316
4	Уплотнение седла шара	Тефлон + 15% FV
5, 11	Шток, кольцо штока	Нержавеющая сталь AISI 316
6	Антистатический механизм	Нержавеющая сталь AISI 316
7	Стопорная шайба	PTFE
8	Уплотнительное кольцо	Витон
9, 16	Уплотнение штока, уплотняющая прокладка	Тефлон (PTFE)
10	Втулка	Нерж. сталь + Тефлон
12	Пружинная шайба	Нержавеющая сталь AISI 301
13	Гайка	ASTM A194-8
14, 15	Стопор, шайба	Нержавеющая сталь AISI 304

Эскиз крана Genebre 2041 с электроприводом ST-010

Характеристики электропривода - ST-010

Тип электропривода - 3/4-оборотный
Крутящий момент привода - 100 Нм
Напряжение питания - 220 В
Номинальный потребляемый ток - 0.35А
Датчик обратной связи - Концевые выключатели
Взрывозащита корпуса - нет
Страна производитель электропривода - Китай
Тип ISO-фланца привода - F05, F07
Размер штока, мм - 14х14
Высота привода - 163 мм
Длина привода - 189 мм
Ширина привода - 129 мм

Электрическая схема подключения Кран шаровой трехходовой Genebre 2041 10 Ду65 Ру63, тип T, стандартнопроходной, резьбовой с электроприводом ST-010 220В (0-270°)

Электрическая схема подключения
электропривода ST-010
