Кран шаровый DN.ru-КШФП.316.200 Ду250 Ру16 нержавеющий полнопроходной фланцевый с редуктором Pro-Gear Q-1500 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.

Установка кранов данной серии возможна в системы транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Параметры крана шарового КШФП.316.200 Ду250

Диаметр номинальный DN - 250 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - нержавеющая сталь aisi 316l
Материал шара - нержавеющая сталь aisi 316l
Тип уплотнения - PTFE
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Наличие спускника - нет
Цвет арматуры - серебристый
Тип управления - редуктор
Температура рабочей среды - от -50 °C до +200 °C
Вес запорной арматуры для набора - 78.5 кг
Среда - вода, воздух, пар, масла, вода техническая, нефть, нефтепродукты, сжатый воздух
Страна производитель - Китай
Область применения - теплоснабжение
Вес - 92 кг

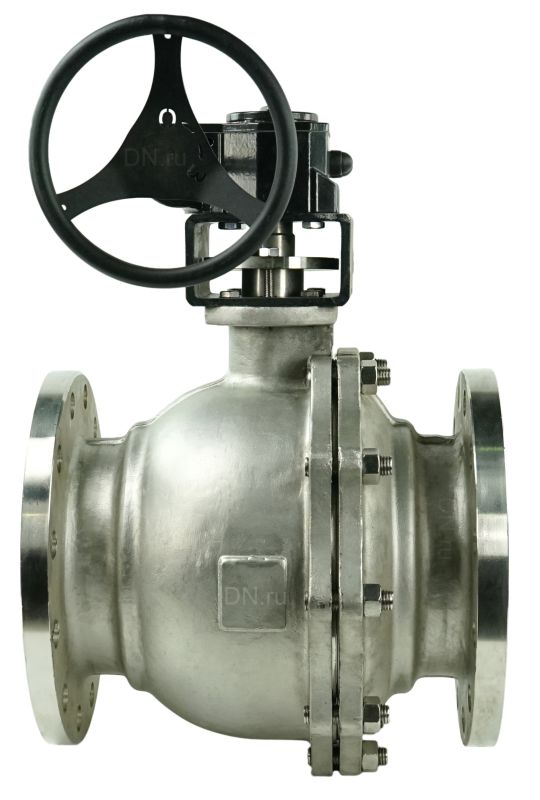

Кран шаровый DN.ru-КШФП.316.200 Ду250 Ру16 нержавеющий полнопроходной фланцевый с редуктором Pro-Gear Q-1500

Габаритные и установочные размеры крана шарового КШФП.316.200 Ду250:

Dn - 250 мм
L (строительная длина) - 450 мм
H - 215 мм
D - 410 мм
D1 - 355 мм
D2 - 320 мм
f - 29 мм
С - 26 мм
W - 1000 мм
Øa - 250 мм
Øb - 14 мм
ØA - 14 мм
К - 140 мм
S - 27 мм
Количество болтовых отверстий на одном фланце N-ØM = 12 x 24 мм

Эскиз крана шарового КШФП.316.200 Ду250

Материалы деталей крана шарового КШФП.316.200 Ду250:

№	Деталь	Материал
1	Корпус	нерж. сталь SS316
2	Уплотнение шара	PTFE+С
3	Шар	нерж. сталь SS316
4	Болт	нерж. сталь SS304
5	Шайба пружинная	нерж. сталь SS304
6	Гайка	нерж. сталь SS304
7	Крышка	нерж. сталь SS316
8	Прокладка	PTFE
9	Кольцо упорное	PTFE

№	Деталь	Материал
10	Шток	нерж. сталь SS316
11	Уплотнение штока	PTFE
12	Сальник	нерж. сталь SS316
13	Блок позиционирования	нерж. сталь SS3304
14	Стопор	нерж. сталь SS3304
15	Рукоятка	сталь A105
16	Стопорное кольцо	нерж. сталь SS3304
17	Болт	нерж. сталь SS3304
18	Болт	нерж. сталь SS3304

Диаграмма "Температура-Давление" Кран шаровый КШФП.316.200

Диаграмма Температура-Давление Кран шаровый Ду15 Ру40 КШФП.316.200 нержавеющий полнопроходной фланцевый с ISO-фланцем и рукояткой
