Полнопроходный 2-х составной шаровой кран АСТА КШ453 предназначен для перекрытия потока среды в трубопроводах систем водо- и теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других не абразивных рабочих сред, нейтральных к материалам шарового крана.

Общие параметры крана шарового Аста КШ453 Ду300 Ру40

Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Материал корпуса - Нержавеющая сталь CF8M
Материал шара - Нержавеющая сталь SS 316
Тип уплотнения - PTFE
Пропускная способность, Kv - 9672 м3/ч
Присоединение - фланцевое
Тип устройства крана - двухходовой
Проход шара крана - полнопроходной
Водоразборный кран - нет
Тип управления - Ручка-рычаг
Температура рабочей среды - от от -60 до +до +180
Вес запорной арматуры для набора - 203 кг
Среда - вода, воздух, пар
Страна производитель - Россия
Область применения - водоснабжение, теплоснабжение, пароконденсатные системы
Вес - 203 кг

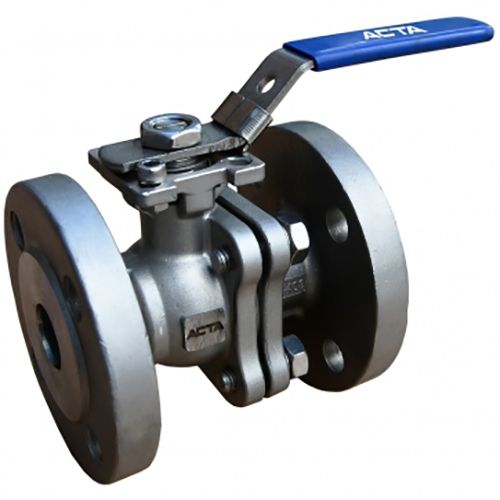

Кран шаровый АСТА КШ453 Ду300 Ру16, фланцевый, полнопроходной, корпус - нержавеющая сталь

Диаметры и установочные размеры крана шарового Аста КШ453 Ду300 Ру40

Количество болтовых отверстий на одном фланце - 4 шт
Ду - 300 мм
L - 500 мм
H - 326 мм
W- 500 мм
ød - 300мм
Ру - 16 бар

Кран шаровый АСТА КШ453 Ду300 Ру16, фланцевый, полнопроходной, корпус - нержавеющая сталь

Эскиз крана шарового Аста КШ453

Спецификация материалов крана шарового Аста КШ453

№	Наименование	Материал
1	Корпус	Нержавеющая сталь CF8M
2	Крышка корпуса	Нержавеющая сталь SS 316
3	Болт	Нержавеющая сталь SS 304
4	Гайка	Нержавеющая сталь SS 304
5	Прокладка	PTFE
6	Шар	Нержавеющая сталь SS 316
7	Седло	PTFE
8	Шток	Нержавеющая сталь SS 316
9	Упорная шайба	PTFE
10	Пружина	Нержавеющая сталь SS 304
11	Шарик (подшипник)	Нержавеющая сталь SS 304
12	Уплотнение штока	PTFE
13	Сальник	Нержавеющая сталь SS 304
14	Пружинная шайба	Нержавеющая сталь SS 304
15	Гайка	Нержавеющая сталь SS 304
16	Пружинная шайба	Нержавеющая сталь SS 304
17	Рукоятка	Нержавеющая сталь
