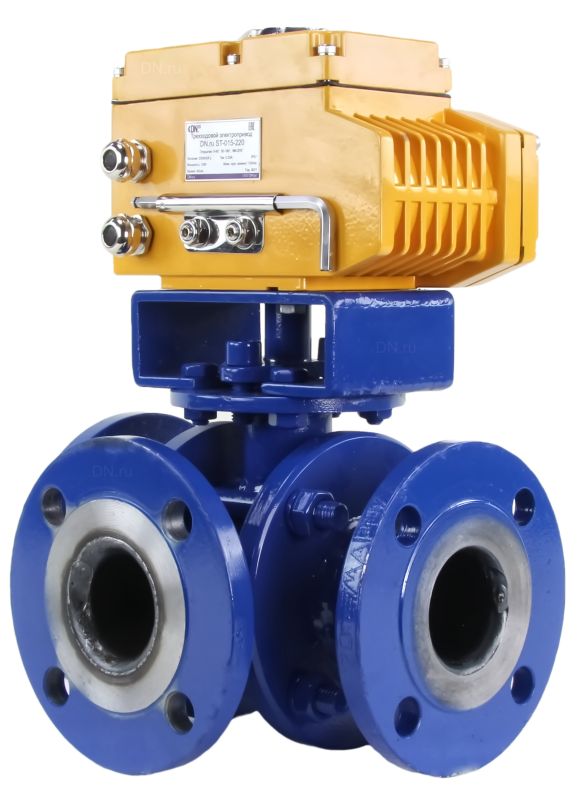

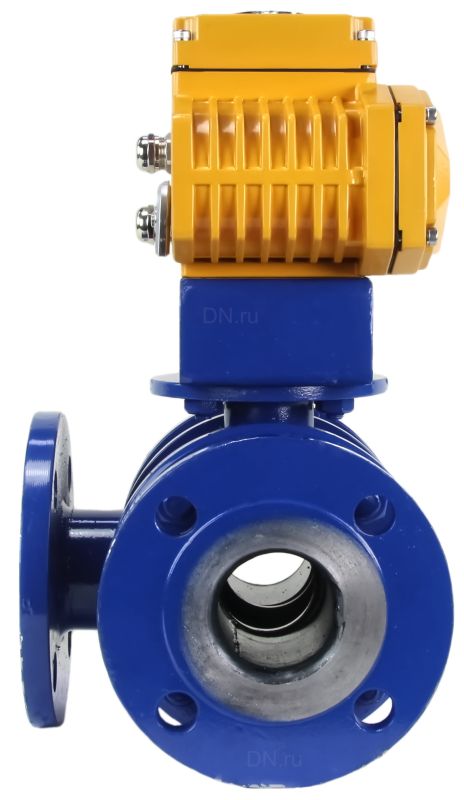

Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау

Артикул: D160-05394
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B в городе Атырау
Оставить отзыв
Нет на складе
Есть в наличии
0 ₸
265 000 ₸
Быстрый заказ
Способы доставки
Способы оплаты
Описание Характеристики Отзывы
Описание
Характеристики

Параметры крана шарового Маршал КШТГ 11с67п Ду20

  • Диаметр номинальный DN - 20 мм
  • Давление номинальное PN - 16 бар
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Сталь 20
  • Тип ISO-фланца арматуры - F05
  • Размер вала арматуры (квадрат) - 11х11 мм
  • Материал шара - Нержавеющая сталь 08х18Н10 (AISI 304)
  • Тип уплотнения - EPDM
  • Присоединение - фланцевое
  • Тип устройства крана - трехходовой
  • Проход шара крана - полнопроходной
  • Водоразборный кран - нет
  • Тип управления - С электроприводом
  • Температура рабочей среды: от -40 до +200 °C
  • Среда - вода, газ, вода техническая, неагрессивная среда, нефтепродукты, холодная вода, горячая вода, нейтральные жидкости, нейтральные газы, нейтральные среды
  • Страна производитель привода - Китай
  • Область применения - теплоснабжение
  • Вес - 9.1 кг
  • Страна производитель - Россия
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B

Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B

Режимы крана Маршал КШТГ 11с67п Ру16 c 220B совместно с электроприводом 0-90-180-270 градусов:

Схема регулирования Genebre 2040

Габаритные и установочные размеры крана шарового Маршал КШТГ 11с67п с электроприводом ST-005

  • L1 (строительная длина)- 180 мм
  • H (строительная высота) - 139 мм
  • DN - 20
  • Dmin - 17 мм
  • D2 - 75 мм
  • L1 - 90 мм
 Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B

Эскиз крана Маршал КШТГ 11с67п с электроприводом ST-005

Конструкция и материалы крана Маршал КШТГ 11с67п Ду20:
№ Наименование Материал
1, 6 Корпус, втулка нажимная Сталь 20
2 Шар Сталь 08Х18Н10
3 Шпиндель Сталь 20Х13
4, 10 Кольцо уплотнительное Фторопласт Ф4Г3К6
5 Уплотнение шпинделя Фторопласт Ф4Г3К6
7 Пружина тарельчатая Оцинкованная сталь 60С2А
8 Кольцо опорное Оцинкованная сталь 3
9 Кольцо уплотнительное Бутадиен-нитрильный эластомер
11 Прокладка Gambit AF-200 Universal
14, 15 Шпилька, гайка Сталь 35
Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B

Эскиз крана Маршал КШТГ 11с67п с электроприводом ST-005

Характеристики электропривода - ST-005

  • Тип электропривода - 3/4-оборотный
  • Крутящий момент привода - 50 Нм
  • Напряжение питания - 220 В
  • Номинальный потребляемый ток - 10А
  • Датчик обратной связи - Концевые выключатели
  • Степень защиты корпуса - IP67
  • Взрывозащита корпуса - нет
  • Страна производитель электропривода - Китай
  • Тип ISO-фланца привода - F05, F07
  • Размер штока - 14х14 мм
  • Высота привода - 113 мм
  • Длина привода - 123 мм
  • Ширина привода - 123 мм
Электрическая схема подключения Кран шаровый разборный трехходовой тип Г КШТГ Маршал СФ.00.0.016.020 Ду20 Ру16 фланцевый полнопроходной с электроприводом ST-005 220B

Электрическая схема подключения
электропривода ST-005
Характеристики
  • Производитель:
    Маршал, Россия
  • Диаметр:
    Ду20
  • Давление номинальное:
    16 бар
  • Тип присоединения:
    фланцевый
  • Корпус:
    Сталь 20
  • Тип управления:
    электропривод
  • Применение:
    теплоснабжение
  • Модификация:
    голый шток
  • Класс герметичности:
    A
  • Температура:
    200 ℃
  • Устройство крана:
    трехходовой
  • Проход:
    полнопроходной
  • Уплотнение шара:
    EPDM
  • Тип трехходового крана:
    L
