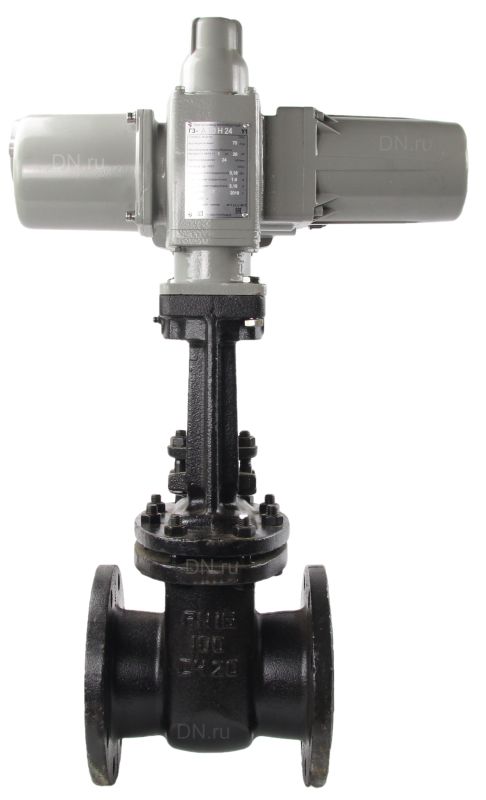

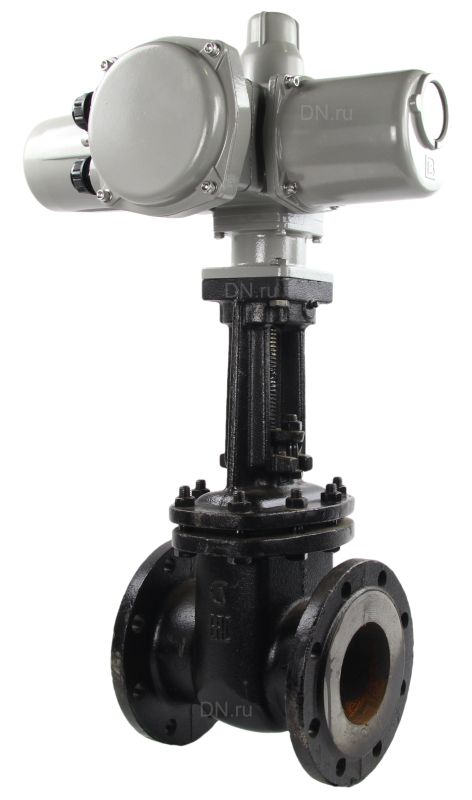

Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24, 380В в городе Атырау

• Рабочая среда: вода, пар.
• Рабочее давление: 16 бар.
• Рабочая температура: до + 225°С
• Температура окр. среды:
  - 15 ... + 40°С для пара,
  + 1 ... + 40°С для воды.
• Герметичность по ГОСТ 9544: класса «D».
• Климатическое исполнение по ГОСТ 15150: У2, УХЛ4.
• Средний срок службы: не менее 10 лет.
• Производство: Россия.
• Вес с приводом: 45,0 кг.

Размеры задвижки 30ч906бр:

• D = 125 мм
• D ₁ = 125 мм
• D ₁ = 102 мм
• D ₁ = 104 мм
• L = 180 мм (строительная длина)
• H = 250 мм
• dxn = 18х4 мм
• A = 320 мм
• B = 125 мм
• Вес = 12 кг.

Размеры задвижки с приводом ГЗ:

• A = 240 мм
• B = 402 мм
• C = 293 мм
• D = 250 мм
• H = 640 мм

Тех. описание привода ГЗ:

• Максимальный крутящий момент = 70 Н*м
• Частота вращения выходного вала = 24 об/мин
• Климатическое исполнение по ГОСТ Р 15150. -69
• Рабочий диапазон температур:
  от - 30 до + 70 °С. (У1)
  от - 40 до + 60 °С. (У1)
  от - 60 до + 60 °С. (УХЛ1)
  от - 10 до + 65 °С. (T1)

Материалы задвижки

Устройство привода
