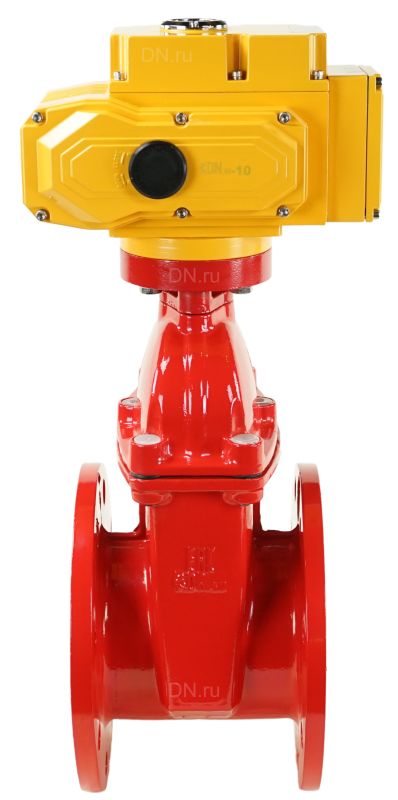

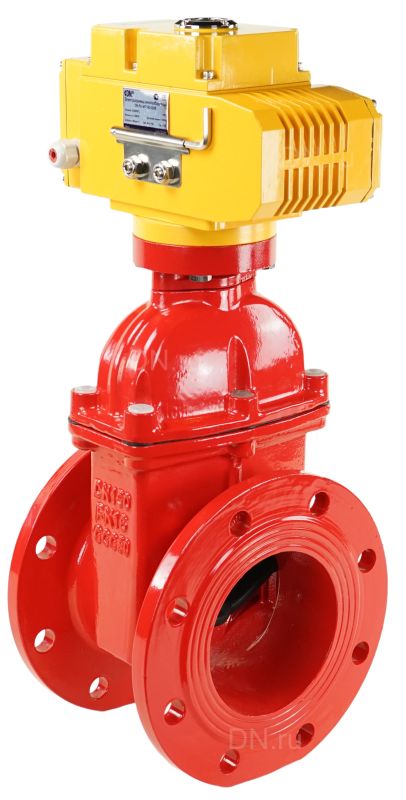

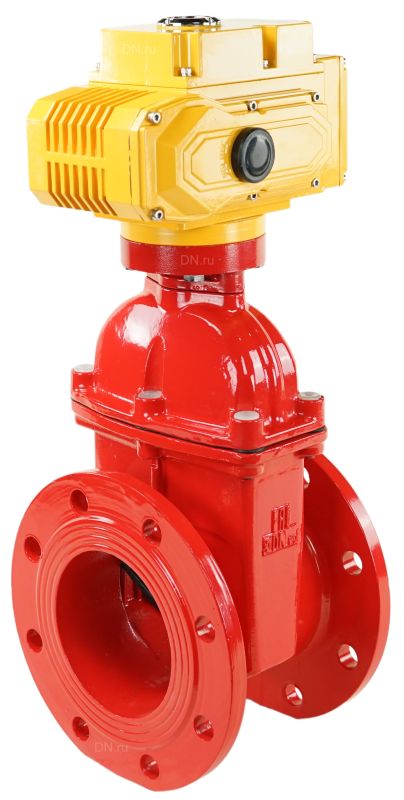

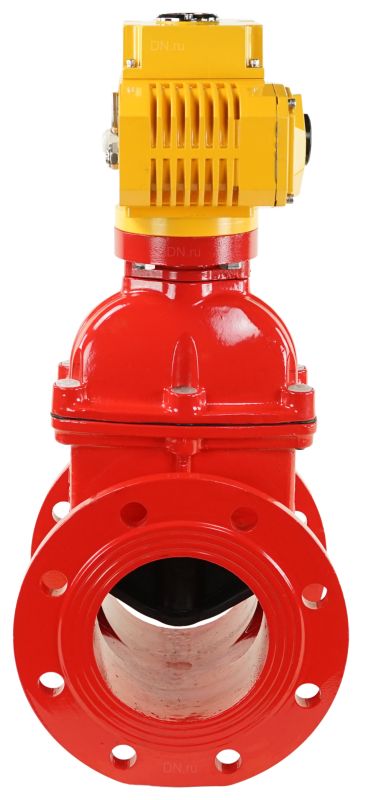

Задвижка клиновая 30ч939р GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - красный, с электроприводом MT-200, 380 В в городе Атырау

Главная
Задвижки
Клиновые
С электроприводом
Задвижка клиновая 30ч939р GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - красный, с электроприводом MT-200, 380 В в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

1 069 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Задвижка чугунная литая клиновая 30ч939р Ду150 с электроприводом предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх.

Задвижки с электроприводом предназначены для эксплуатации в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения (ПВ) 15%. Питание электропривода осуществляется от сети переменного тока 380 В 50 Гц.

Параметры задвижки клиновой 30ч939р GVWN1414E-2W-F Ру16 красная с MT-380В Ду150 Ру16:

Тип задвижки - Клиновая
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Тип управления - электропривод
Температура рабочей среды - от -10 до + 120
Материал корпуса - Чугун GGG-50
Материал запорного органа - чугун + EPDM
Тип уплотнения - EPDM
Крутящий момент - 200 Нм
Цвет задвижки - Красный
Вес - 50.5 кг
Страна производитель - Китай

Задвижка клиновая 30ч939р GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - красный, с электроприводом MT-200, 380 В

Габаритные и установочные размеры задвижки задвижки клиновой 30ч939р GVWN1414E-2W-F Ру16 красная с MT-380В Ду150 Ру16 с электроприводом

DN - 150
L (строительная длина) - 210 мм
n-⌀d - 4-12 мм

Размеры задвижки Задвижка клиновая 30ч939р GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - красный, с электроприводом MT-200, 380 В

Эскиз задвижки клиновой 30ч939р GVWN1414E-2W-F Ру16 красная с MT-380В Ду150 Ру16

Конструкция и материалы задвижки 30ч939р

№	Наименование детали	Материал
1	Корпус	высокопрочный чугун GGG50
2	Клин	чугун + EPDM
3	Гайка	бронза
4	Шток	Нержавеющая сталь
5	Прокладка	EPDM
6	Крышка корпуса	высокопрочный чугун GGG40
7	Кольцо	Бронза
8	Кольцо	EPDM
9	Болты	Углеродистая сталь
10	ISO-фланец	высокопрочный чугун
11	Сальник	высокопрочный чугун
12	Кольцо	EPDM
13	Болты	Углеродистая сталь

Материалы задвижки Задвижка клиновая 30ч939р GVWN1414E-2W-F Ду150 Ру16 фланцевая, с обрезиненным клином, с невыдвижным шпинделем, корпус - чугун GGG-50, уплотнение - EPDM, цвет - красный, с электроприводом MT-200, 380 В

Детальный эскиз задвижки клиновой 30ч939р GVWN1414E-2W-F Ру16 красная с MT-380В Ду150 Ру16

Параметры электропривода

Тип электропривода - Многооборотный
Крутящий момент привода - 200 Нм
Напряжение питания - 380 В
Номинальный потребляемый ток - 0.6А
Датчик обратной связи - Концевые выключатели
Степень защиты корпуса - IP67
Взрывозащита корпуса - нет
Тепловая защита двигателя - есть
Тип ISO-фланца привода - F10

Электрическая схема подключения электроприводов , 380 В:
