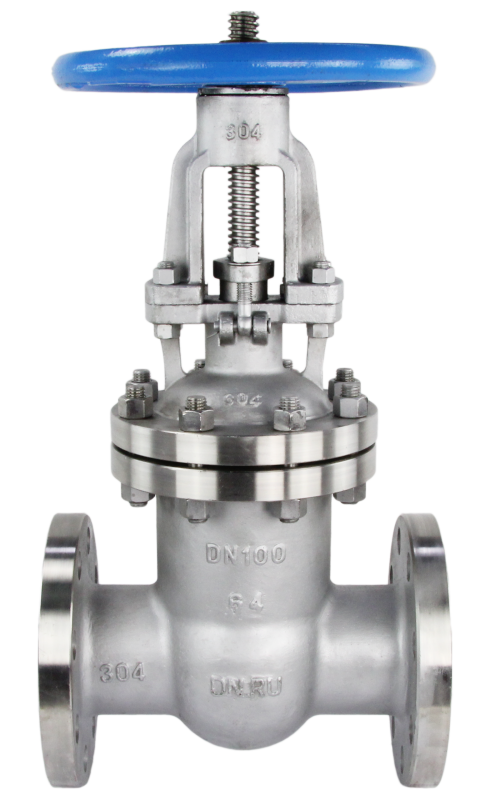

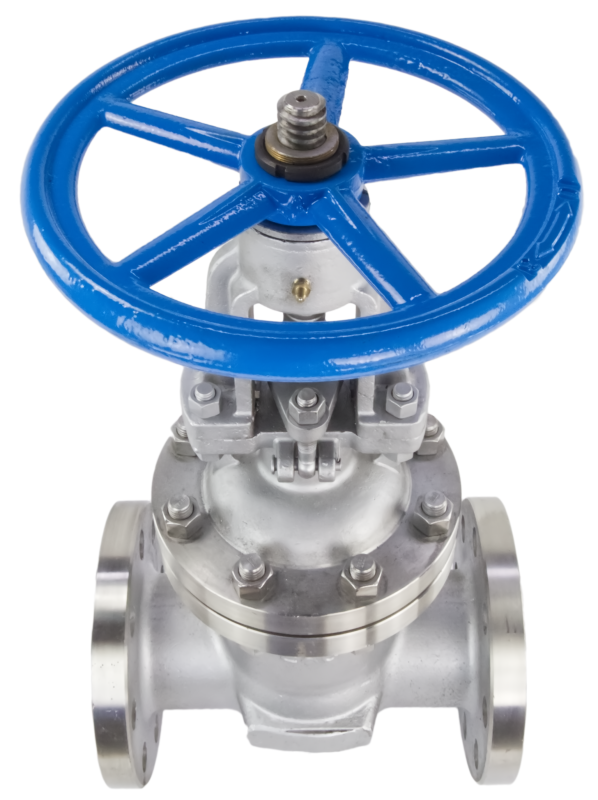

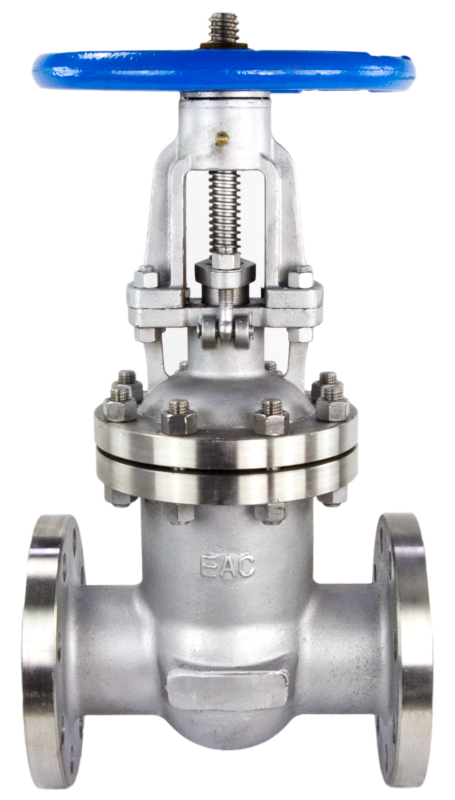

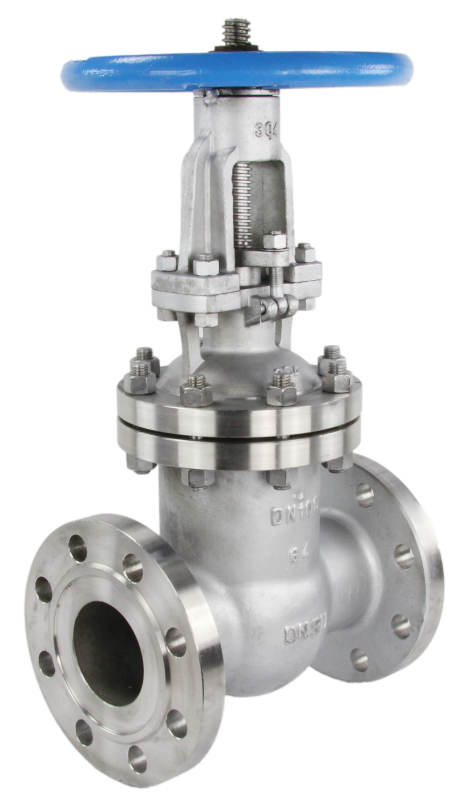

Задвижка клиновая 30нж76нж GVWR3131M-2W-F-S Ду100 Ру63 фланцевая, с выдвижным шпинделем, корпус - сталь 08Х18Н10, уплотнение - METAL, управление

Главная
Задвижки
Клиновые
Нержавеющие
Задвижка клиновая 30нж76нж GVWR3131M-2W-F-S Ду100 Ру63 фланцевая, с выдвижным шпинделем, корпус - сталь 08Х18Н10, уплотнение - METAL, управление - штурвал в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

1 577 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Клиновые задвижки стальные изготавливаются с цельным клином или составным двухдисковым клином, Применение жесткого клина в задвижках малых диаметров создает надежную конструкцию с высокой герметичностью запирающего элемента. Параллельные задвижки стальные могут иметь затвор в виде одного диска или листа (шиберная), или в виде двух дисков с расположенным между ними распорным клином или распорной пружиной. Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80. Направление подачи среды: с любой стороны магистральных фланцевУстановочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону.

Параметры задвижки 30нж76нж GVWR3131M-2W-F-S Ду 100

Тип задвижки - Клиновая
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 63 бар
Тип управления - ручной
Температура рабочей среды - от от -40 до + до 425
Материал корпуса - сталь 08Х18Н10
Материал запорного органа - Сталь CF8
Тип уплотнения - METAL
Вес - 70 кг
Страна производитель - Китай

Задвижка клиновая 30нж76нж GVWR3131M-2W-F-S Ду100 Ру63 фланцевая, с выдвижным шпинделем, корпус - сталь 08Х18Н10, уплотнение - METAL, управление - штурвал

Габаритные и установочные размеры задвижки 30нж76нж GVWR3131M-2W-F-S Ду 100:

Dn - 100мм
L - 350 мм
b - 30мм
f - 3мм
f1 - 4.5мм
z-d - 8 x 26

Эскиз Задвижка клиновая 30нж76нж GVWR3131M-2W-F-S Ду100 Ру63 фланцевая, с выдвижным шпинделем, корпус - сталь 08Х18Н10, уплотнение - METAL, управление - штурвал

Эскиз задвижки 30нж76нж GVWR3131M-2W-F-S Ду 100

Материалы деталей задвижки 30нж76нж GVWR3131M-2W-F-S Ду100:

№	Наименование	Материал
1	Корпус	сталь 08Х18Н10
2	Уплотнение седла	Сталь 304
3	Клин	Сталь CF8
4	Шпиндель	Сталь 304
5	Прокладка	Сталь 304+ТРГ
6	Болт	Сталь 201
7	Гайка	Сталь 201

№	Наименование	Материал
8	Втулка	Сталь CF8
9	Уплотнение шпинделя	ТРГ
10	Сальник	Сталь 201
11	Болт	Сталь 304
12	Скоба	Сталь CF8
13	Шайба	ZCuAl10Fe3
14	Маховик	KTH330
