Задвижка параллельная чугунная 30ч906бр Ду250 Ру10 с электроприводом MTG-200-220 220 В в городе Атырау

Общие характеристики задвижки - 30ч906бр с приводом DN.ru-220 В

• Тип задвижки - Параллельная
• Диаметр номинальный DN - 250 мм
• Давление номинальное PN - 10 бар
• Тип управления - электропривод
• Класс герметичности по ГОСТ 9544-2015 - "D"
• Материал корпуса - Серый чугун
• Материал запорного органа - Серый чугун
• Тип покрытия - эпоксидный порошок
• Крутящий момент - 200 Нм
• Вес - 286 кг
• Страна производитель - Россия
• Страна производитель привода - Китай

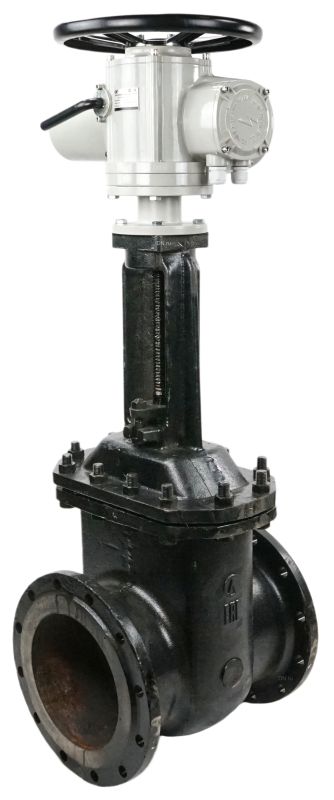

Задвижка параллельная чугунная 30ч906бр Ду250 Ру10 с электроприводом MTG-200-220 220 В

Габаритные размеры задвижки 30ч906бр с приводом DN.ru-220 В

• Строительная длина - 500 мм
• Строительная высота H1- 1150 мм
• Длина корпуса привода S1 - 435 мм
• Ширина корпуса привода S2 - 260 мм
• Ширина задвижки S3 - 452 мм
• Диаметр штурвала - 350 мм
• Высота - 1421 мм

Установочные размеры и характеристики задвижки 30ч906бр с приводом DN.ru-220 В

• N - Th = 12 x 22 мм
• D1 = 390 мм
• D2 = 350 мм
• Dn = 250 мм

Характеристики электропривода - MTG-200-220

• Крутящий момент привода - 200 Нм
• ○ Напряжение питания - 220 В
• ○ Номинальный потребляемый ток - 3.7А
• Датчик обратной связи - Концевые выключатели, Потенциометр
• Степень защиты корпуса - IP65
• Страна производитель электропривода - Китай
• ○ Тип ISO-фланца привода - F10, F14

Эскиз задвижки 30ч906бр с приводом DN.ru-220 В

Электрическая схема подключения электропривода 30ч906бр с приводом DN.ru-220 В

Расположение концевых выключателей
и элементов регулировки привода MTG-200-220

Расположение контактов
электропривода MTG-200-220
