Шиберные задвижки Ду125 с электроприводом MT-100-220 относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Параметры задвижки Ду125
с электроприводом MT-100-220:

Тип задвижки - Шиберная
Диаметр номинальный DN - 125 мм
Давление номинальное PN - 16 бар
Тип управления - электропривод
ISO фланца арматуры - F10
Размер штока арматуры - 18х18 мм
Материал корпуса - Чугун GGG-40
Материал запорного органа - Нержавеющая сталь 304
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Крутящий момент - 100 Нм
Цвет задвижки - Синий
Вес - 33 кг
Страна производитель - Китай
Страна производитель привода - Китай

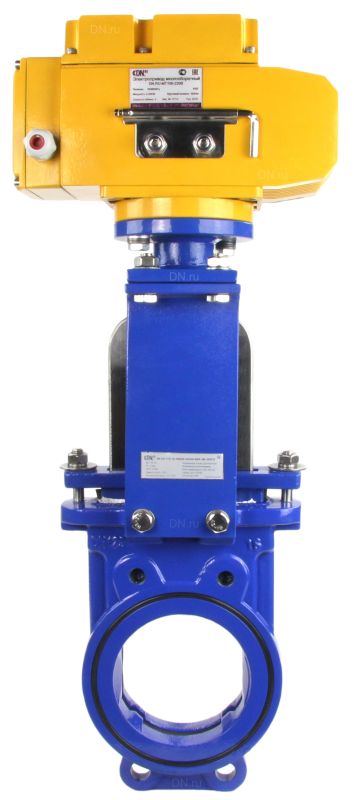

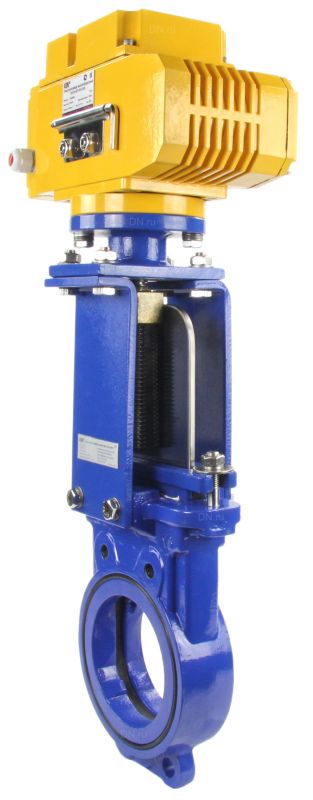

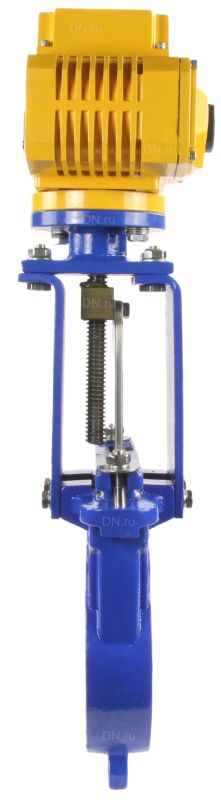

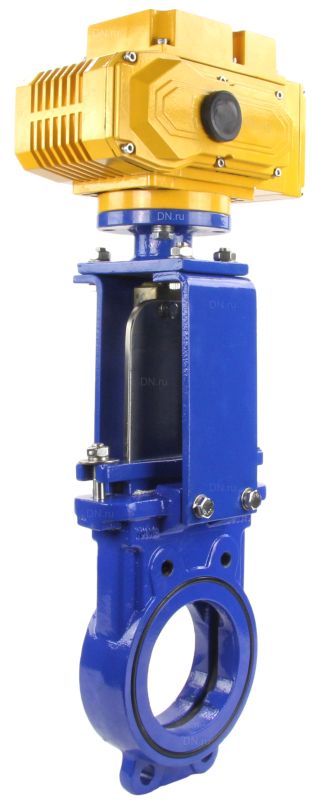

Задвижка шиберная ножевая GVKN1331N-2W-Fb Ду125 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-МТ-100 220В

Габаритные и установочные размеры задвижки Ду125
с электроприводом MT-100-220:

Dn - 125 мм
D - 250 мм
D1 - 210 мм
D2 - 184 мм
L - 58 мм
H - 841 мм
G - 102 мм
Е - 235 мм
A - 180 мм
N - Th - 8
d - 18мм

Эскиз Задвижка шиберная ножевая GVKN1331N-2W-Fb Ду125 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-МТ-100 220В

Эскиз крана Ду125
с электроприводом MT-100-220

Детали и материалы задвижки Ду125

Деталь	Материал
Корпус	высокопрочный чугун GGG40
Седловое уплотнение	нитрил NBR
Нож	нержавеющая сталь AISI304
Набивка сальника	фторопласт PTFE
Сальник	углеродистая сталь WCB
Болт	сталь AISI 201

Деталь	Материал
Гайка	сталь AISI 201
Гайка	Латунь
Пластины опорные	сталь конструкционная A3
Шток	сталь коррозионностойкая 2Cr13
Крышка подшипника	сталь конструкционная A3
Подшипник	ZChSnSb10-6
Прокладка	Нитрил NBR

Характеристики электропривода - MT-100-220

○ Тип электропривода - Многооборотный
Крутящий момент привода - 100 Нм
○ Напряжение питания - 220 В
Степень защиты корпуса - IP65
Взрывозащита корпуса - нет
Страна производитель электропривода - Китай
○ Тип ISO-фланца привода - F10, F14

Электрическая схема подключения
электропривода MT-100-220
