Шиберные задвижки Ду250 с электроприводом MT-200-380 относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Параметры задвижки Ду250
с электроприводом MT-200-380:

Тип задвижки - Шиберная
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 16 бар
Тип управления - электропривод
ISO фланца арматуры - F14
Размер штока арматуры - 22х22 мм
Материал корпуса - Чугун GGG-40
Материал запорного органа - Нержавеющая сталь 304
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Крутящий момент - 200 Нм
Цвет задвижки - Синий
Вес - 68 кг
Страна производитель - Китай
Страна производитель привода - Китай

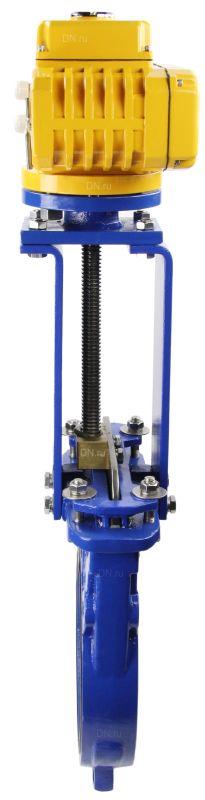

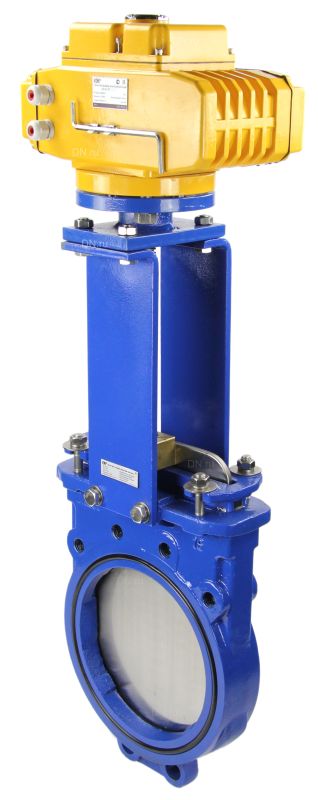

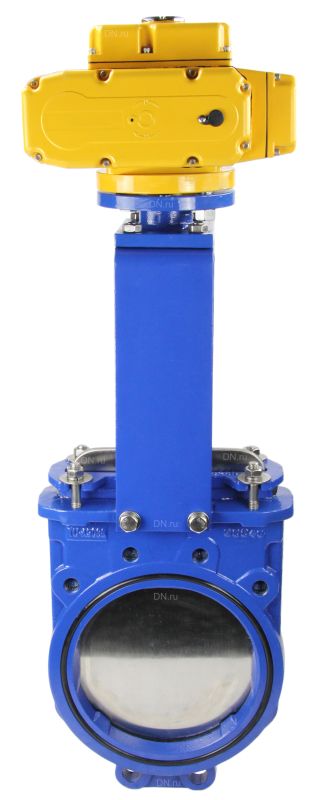

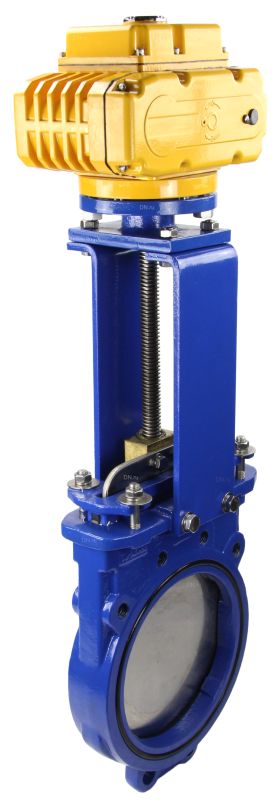

Задвижка шиберная ножевая GVKN1331N-2W-Fb Ду250 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-200 380В

Габаритные и установочные размеры задвижки Ду250
с электроприводом MT-200-380:

Dn - 250 мм
D - 405 мм
D1 - 355 мм
D2 - 319 мм
L - 72 мм
H - 1087 мм
G - 152.52 мм
Е - 316 мм
A - 208 мм
N - Th - 12
d - 27мм

Эскиз Задвижка шиберная ножевая GVKN1331N-2W-Fb Ду250 Ру16 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, с электроприводом DN.ru-MT-200 380В

Эскиз крана Ду250
с электроприводом MT-200-380

Детали и материалы задвижки Ду250

Деталь	Материал
Корпус	высокопрочный чугун GGG40
Седловое уплотнение	нитрил NBR
Нож	нержавеющая сталь AISI304
Набивка сальника	фторопласт PTFE
Сальник	углеродистая сталь WCB
Болт	сталь AISI 201

Деталь	Материал
Гайка	сталь AISI 201
Гайка	Латунь
Пластины опорные	сталь конструкционная A3
Шток	сталь коррозионностойкая 2Cr13
Крышка подшипника	сталь конструкционная A3
Подшипник	ZChSnSb10-6
Прокладка	Нитрил NBR

Характеристики электропривода - MT-200-380

○ Тип электропривода - Многооборотный
Крутящий момент привода - 200 Нм
○ Напряжение питания - 380 В
Степень защиты корпуса - IP65
Взрывозащита корпуса - нет
Страна производитель электропривода - Китай
○ Тип ISO-фланца привода - F10, F14

Электрическая схема подключения
электропривода MT-200-380
