Шиберные задвижки Ду500 относятся к запорной трубопроводной арматуре промышленного назначения. Задвижки могут применяться для работы с такими рабочими средами как питьевая вода, сточные воды, пульпа, вязкие, порошковые и кристаллизованные среды, и могут быть установлены на промышленных и гражданских объектах тепло- и водоснабжения, на очистных сооружениях, производственных линиях.

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза. Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.

Параметры задвижки Ду500

Тип задвижки - Шиберная
Диаметр номинальный DN - 500 мм
Давление номинальное PN - 10 бар
Тип управления - ручной
Материал корпуса - Чугун GGG-40
Материал запорного органа - Нержавеющая сталь 304
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 230 кг
Страна производитель - Китай

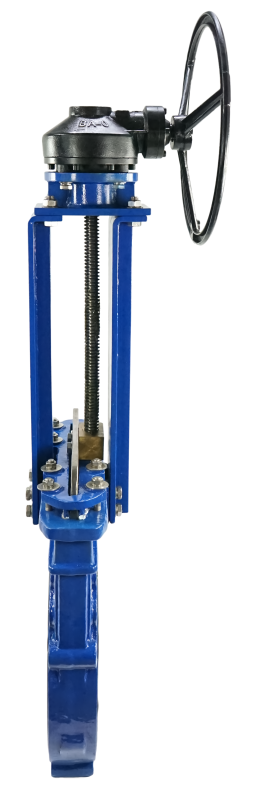

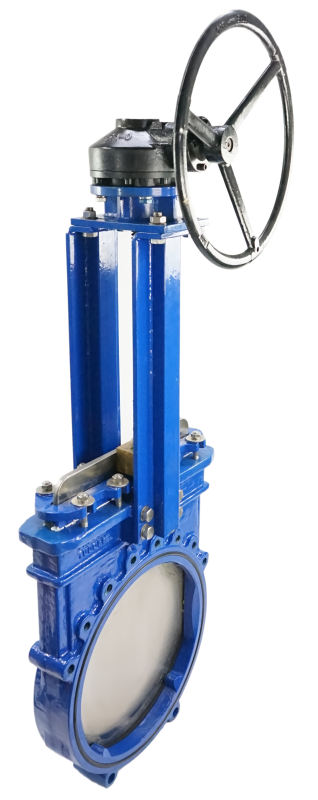

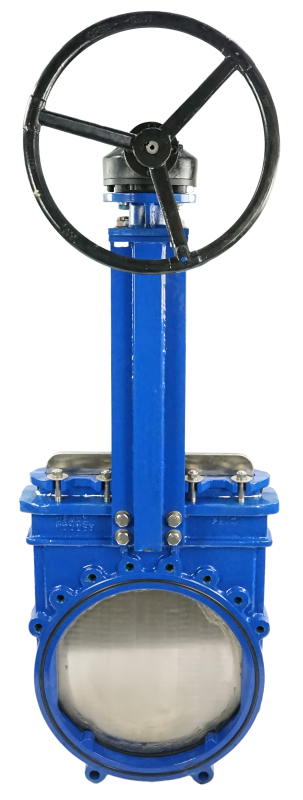

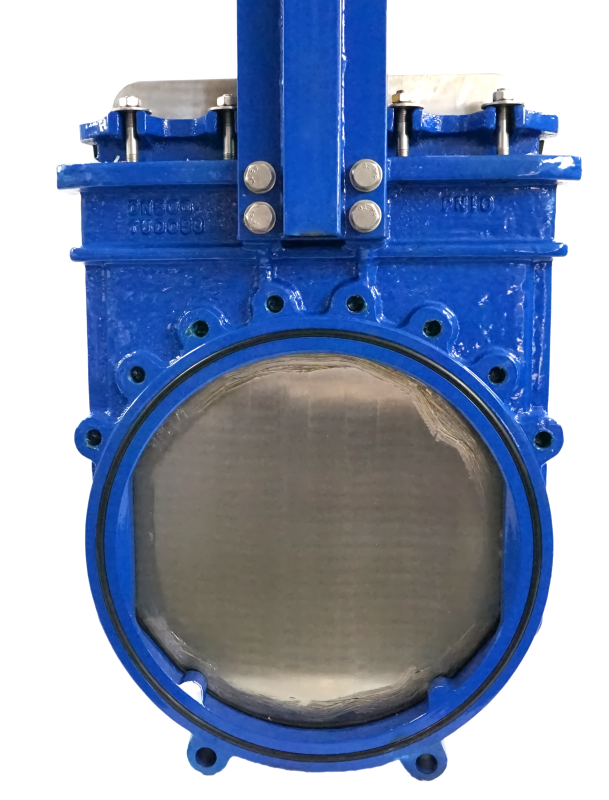

Задвижка шиберная ножевая GVKN1331N-2W-Fb-R Ду500 Ру10 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - редуктор

Габаритные и установочные размеры задвижки шиберной Ду500:

Dn - 500 мм
D - 670 мм
D1 - 620 мм
D2 - 582 мм
D0 - 310 мм
L - 114 мм
H - 1200 мм
N - Th - 20 мм
d - 27 мм

Эскиз Задвижка шиберная ножевая GVKN1331N-2W-Fb-R Ду500 Ру10 межфланцевая, с невыдвижным шпинделем, корпус - чугун GGG-40, уплотнение - NBR, управление - редуктор

Эскиз крана задвижки шиберной Ду500

Материалы задвижки шиберной Ду500:

1	Уплотнительное кольцо	нитрил NBR
2	Корпус	высокопрочный чугун GGG40
3	Уплотнение диска	EPDM
4	Диск	нержавеющая сталь AISI304
5	Болт	сталь AISI 201
6	Набивка сальника	фторопласт PTFE
7	Болт с гайкой	сталь AISI 201
8	Сальник	углеродистая сталь WCB

9	Болт с гайкой	сталь AISI 201
10	Гайка	латунь
11	Шток	сталь коррозионностойкая 2Cr13
12	Пластины опорные	сталь конструкционная A3
13	Болт	сталь конструкционная A3
14	Крышка подшипника	углеродистая сталь WCB
15	Подшипник	ZChSnSb10-6
16	Редуктор	высокопрочный чугун GGG40
