Задвижка шиберная ножевая GVKR3131E-1W-Fb-S Ду100 Ру10 межфланцевая, с выдвижным шпинделем, корпус - сталь 304, уплотнение - EPDM, управление - штурвал в городе Атырау

Технические параметры задвижки GVKR3131E-1W-Fb-S Ду100 Ру10

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 10 бар
• Тип управления - ручной
• Конструкция шпинделя - выдвижной
• Температура рабочей среды - от -10 до +120 °C
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Сталь 304
• Материал запорного органа - Нержавеющая сталь 304
• Уплотнение - EPDM
• Вес - 15 кг
• Страна производитель - Китай

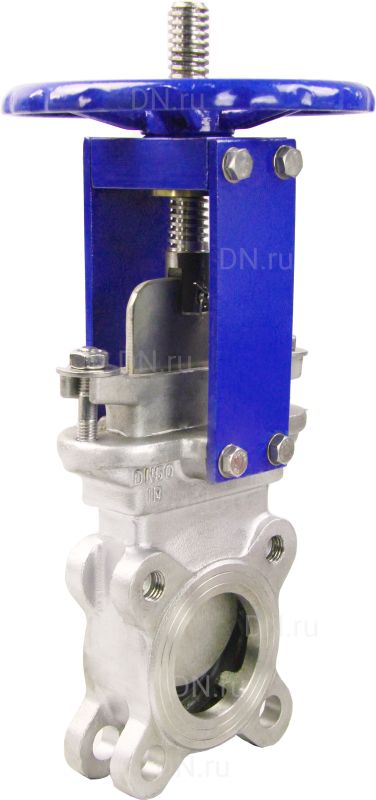

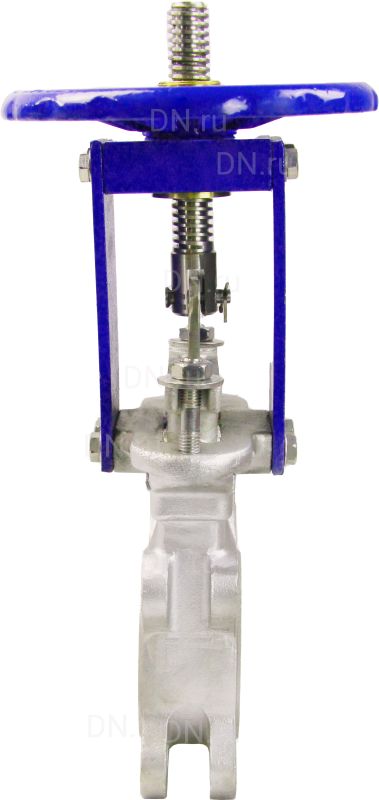

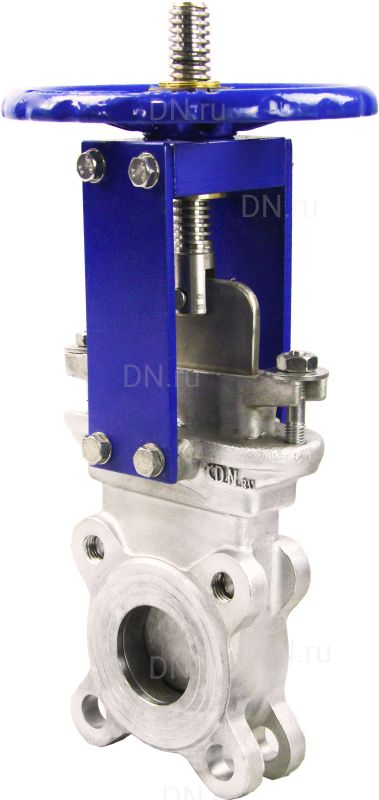

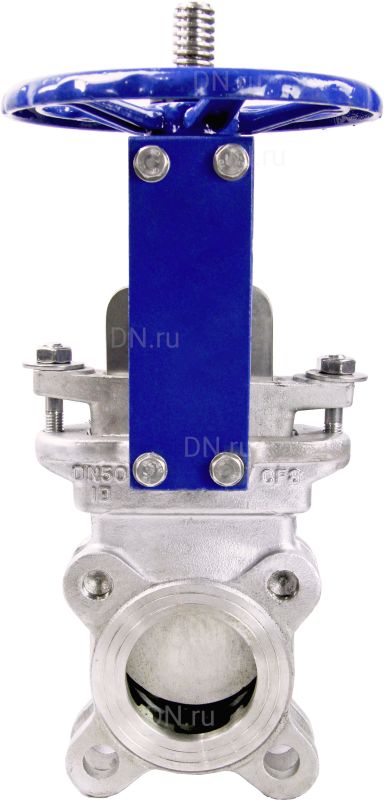

Задвижка GVKR3131E-1W-Fb-S Ду100 Ру10

Габаритные и установочные размеры задвижки GVKR3131E-1W-Fb-S Ду100 Ру10

• DN - 100 мм
• L - 51 мм
• D - 215 мм
• D1 - 180 мм
• N - Th - 8 x 16 мм

Эскиз задвижки GVKR3131E-1W-Fb-S Ду100 Ру10

Материалы деталей задвижки GVKR3131E-1W-Fb-S Ду100 Ру10

Эскиз деталировки задвижки GVKR3131E-1W-Fb-S Ду100 Ру10
