Задвижка шиберная ножевая GVKR3232M-1W-Fb-S Ду300 Ру10 межфланцевая, с выдвижным шпинделем, корпус - сталь 316, уплотнение - METAL, управление - штурвал в городе Атырау

Технические параметры задвижки GVKR3232M-1W-Fb-S Ду300 Ру10

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 300 мм
• Давление номинальное PN - 10 бар
• Тип управления - ручной
• Конструкция шпинделя - выдвижной
• Температура рабочей среды - от -10 до +200 °C
• Класс герметичности по ГОСТ 9544-2015 - "B"
• Материал корпуса - сталь 316
• Материал запорного органа - Нержавеющая сталь 316
• Уплотнение - METAL
• Вес - 80 кг
• Страна производитель - Китай

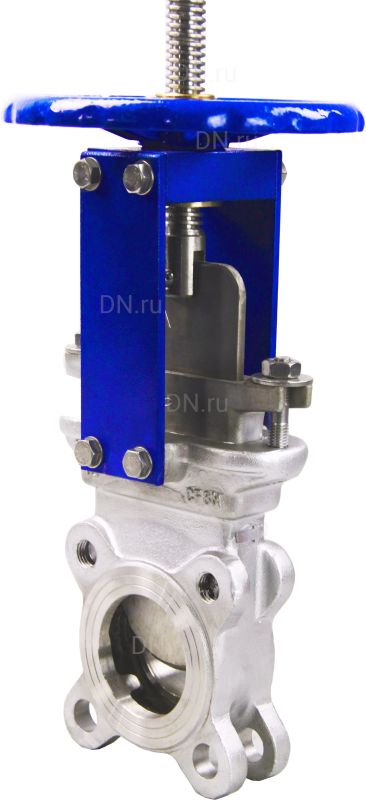

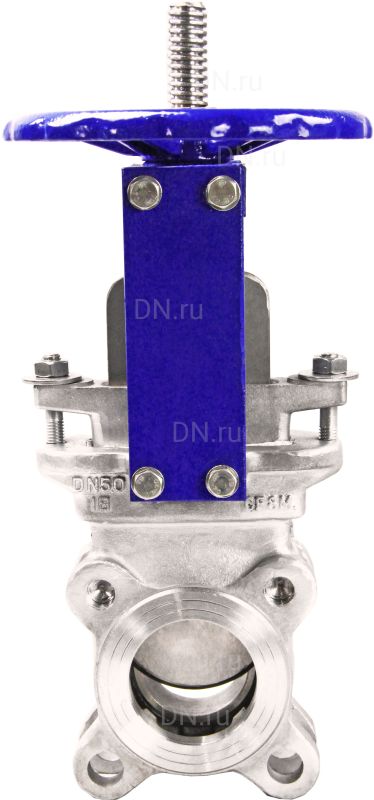

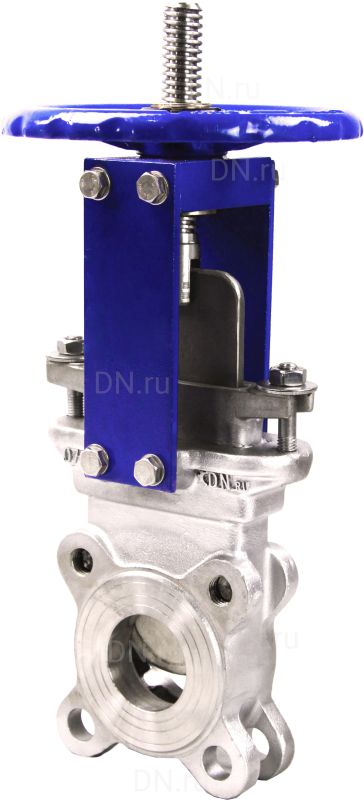

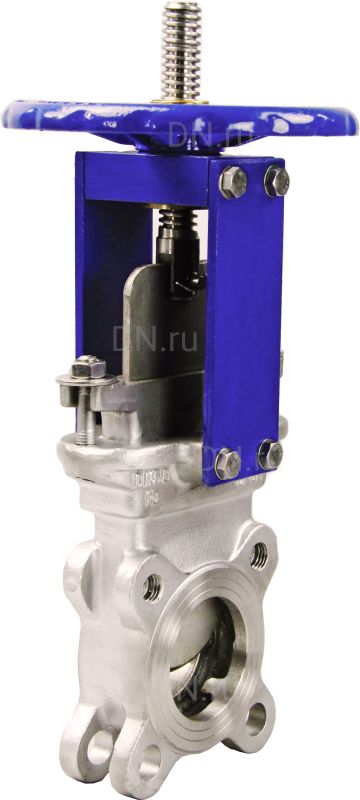

Задвижка GVKR3232M-1W-Fb-S Ду300 Ру10

Габаритные и установочные размеры задвижки GVKR3232M-1W-Fb-S Ду300 Ру10

• DN - 300 мм
• L - 76 мм
• D - 440 мм
• D1 - 400 мм
• N - Th - 12 x 20 мм

Эскиз задвижки GVKR3232M-1W-Fb-S Ду300 Ру10

Материалы деталей задвижки GVKR3232M-1W-Fb-S Ду300 Ру10

Эскиз деталировки задвижки GVKR3232M-1W-Fb-S Ду300 Ру10
