Задвижка шиберная Tecofi VG 4400-08N Ду450 Ру10 с ручным редуктором и штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

7 600 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Задвижки Tecofi VG4400-08N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-08N Ду450

Тип задвижки - Шиберная
Диаметр номинальный DN - 450 мм
Давление номинальное PN - 10 бар
Рабочее давление - 7 бар
Тип управления - ручной
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10°C до +80°C
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 198 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-08N Ду450

Диаметр DN - 450 мм
Строительная длина, A - 106 мм
H - 1708 мм
B - 1040 мм
C - 547 мм
D - 290 мм
E - 1168 мм
ØV - 400 мм
ØK - 565 мм
n - 20 шт
ØM - 14-M24

Задвижка шиберная Tecofi VG 4400-08N Ду450 Ру10 с ручным редуктором и штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-08N Ду450

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Набивка сальника	Акриловые волокна
3	Нож	Нержавеющая сталь X5CrNi 18-10
4	Шток	Нержавеющая сталь 13%Cr
5	Защитная пластина	Сталь с эпоксидным покрытием
6	Опорная пластина	Оцинкованная сталь
7	Кронштейн	Нержавеющая сталь
8	Сальник	Ковкий чугун
9	Кольцевая прокладка	Нитрил
10	Седловое уплотнение	Нитрил
11	Заглушка	Пластик
12	Защитная футляр	Сталь
13	Ручной редуктор	Чугун
14	Штурвал	Чугун
15	Опорное кольцо	Нержавеющая сталь 316

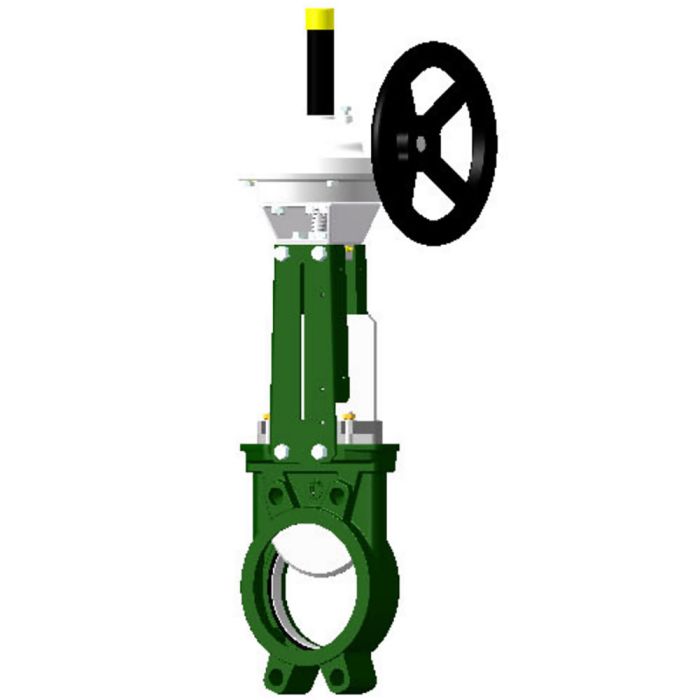

Эскиз задвижки Tecofi VG4400-08N Ду450
