Описание

Характеристики

Задвижки Tecofi VG4400-08NP предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-08NP Ду1000

Тип задвижки - Шиберная
Диаметр номинальный DN - 1000 мм
Давление номинальное PN - 10 бар
Рабочее давление - 2 бар
Тип управления - ручной
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10℃ до +80℃
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 985 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-08NP Ду1000

Диаметр DN - 1000 мм
Строительная длина, A - 110 мм
H - 2402 мм
B - 1252 мм
C - 645 мм
D - 355 мм
E - 200 мм
G - 1115 мм
ØK - 1160 мм
n - 28 шт
ØM - 40-M33

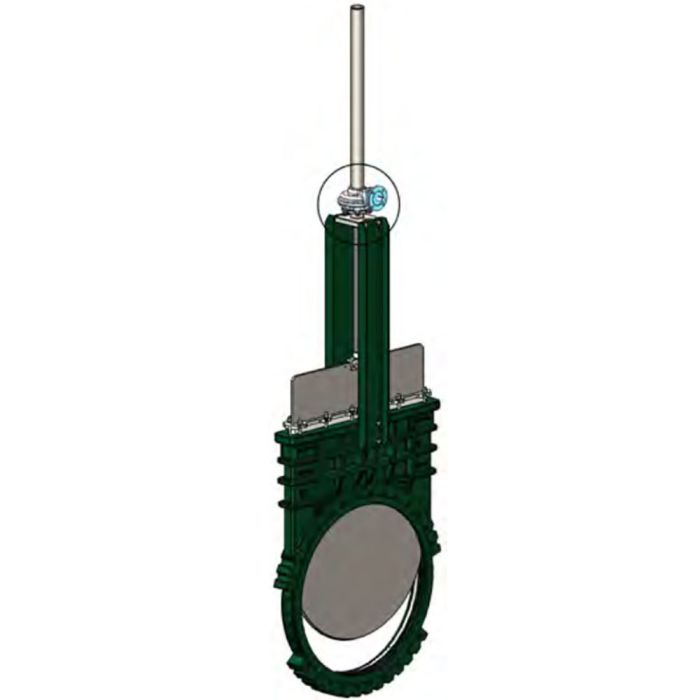

Задвижка шиберная Tecofi VG 4400-08NP Ду1000 Ру10 с редуктором и монтажным фланцем под электропривод, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-08NP Ду1000

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Седловое уплотнение	Нитрил
3	Набивка сальника	PTFE
4	Сальник	Ковкий чугун EN-GJS-400-15
5	Нож	Нержавеющая сталь 304
6	Опорное кольцо	Нержавеющая сталь 316
7	Кольцевая прокладка	Нитрил
8	Шток	Нержавеющая сталь 410
9	Бугель	Сталь
10	Редуктор
11	Защитный футляр	Сталь

Эскиз задвижки Tecofi VG4400-08NP Ду1000
