Описание

Характеристики

Задвижки Tecofi VGT4400-00N действуют при потоке в двух направлениях, с двумя седловыми уплотнениями. Удлиненный корпус из двух частей, соединенных болтами. Удлиненный нож проходит в нижнюю часть корпуса через двойную систему сальников. В ноже имеется отверстие, которое обеспечивает:
- в открытом положении, свободный проход потока без образования мертвых зон;
- в закрытом положении, полное закрытие задвижки.
Отсутствие мертвых зон: особенно важно при загрузке и разгрузке химических устройств (сушки, реакторы...). Способна надежно закрываться в сложных эксплуатационных условиях. Нет cкопления продукта в нижней части корпуса.

Параметры задвижки Tecofi VGT4400-00N Ду65

Тип задвижки - Шиберная
Диаметр номинальный DN - 65 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - ручной
Температура рабочей среды от -10°C до +80°C
Материал корпуса - Ковкий чугун GGG50
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 15 кг
Страна производитель - Франция

Размеры задвижки Tecofi VGT4400-00N Ду65

Диаметр DN - 65 мм
Строительная длина, A - 40 мм
H - 388 мм
B - 308 мм
C - 264 мм
D - 168 мм
ØV - 200 мм
ØK - 145 мм
n x M - 4 x M16

Задвижка шиберная Tecofi VGT 4400-00N Ду65 Ру10 со сквозным ножом со штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VGT4400-00N Ду65

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун GGG50
2	Нижняя часть	Ковкий чугун GGG50
3	Набивка сальника	Промасленный хлопок
4	Кольцевая прокладка	Нитрил
5	Опорное кольцо	Нерж. сталь316
6	Седловое уплотнение	Нитрил
7	Нож	X5CrNi 18-10
8	Сальник	Ковкий чугун
9	Бугель	Сталь + эпоксидное покрытие
10	Шток	Нерж. сталь
11	Индикатор положения	Нерж. сталь304
12	Опорная гайка	Оцинкованная сталь
13	Масленка	Нерж. сталь
14	Штурвал	Чугун
15	Защитный футляр	Сталь
16	Колпак	Пластик
17	Стопорный винт	Нерж. сталь
18	Шайба	Бронза
19	Гайка	Бронза

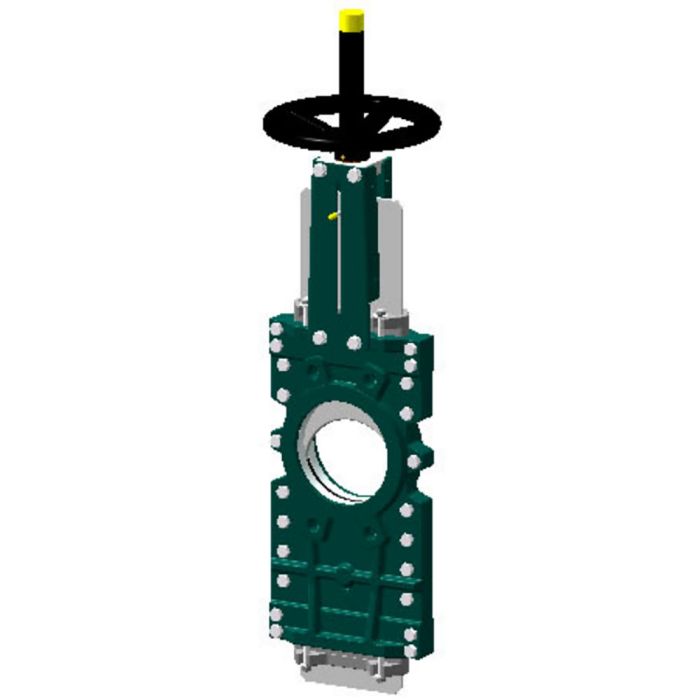

Эскиз задвижки Tecofi VGT4400-00N Ду65
