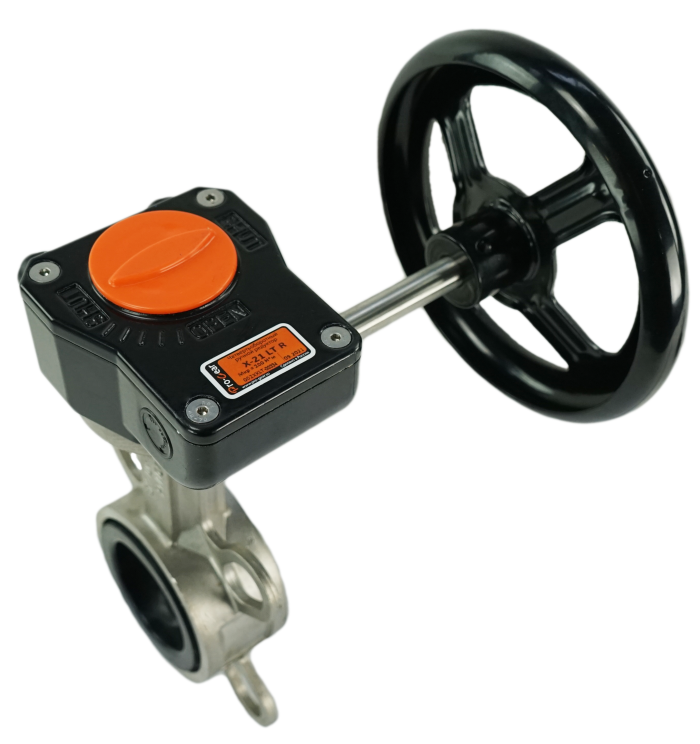

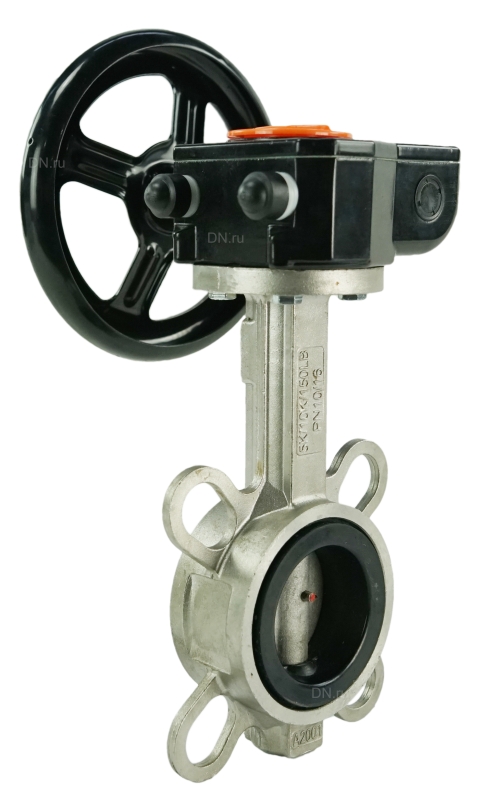

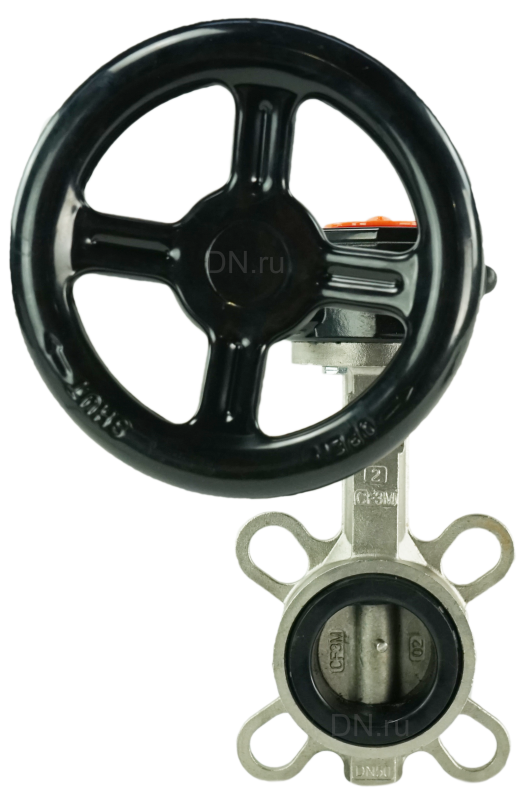

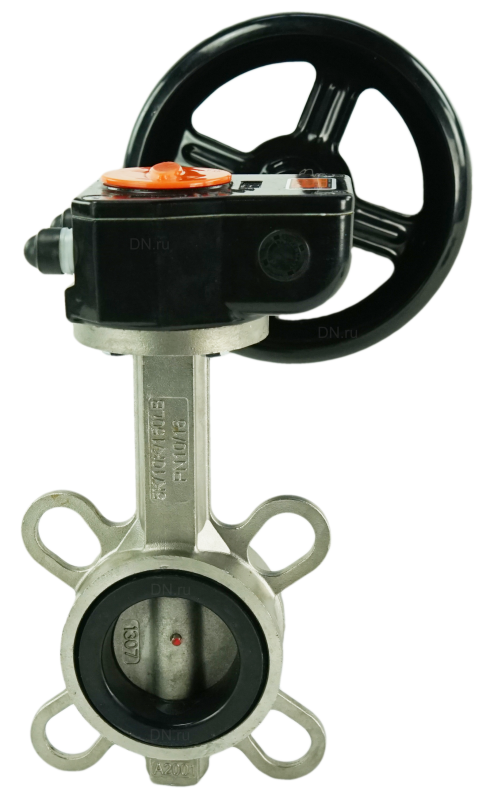

Затвор дисковый поворотный 316L-316L-EPDM Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевый, с редуктором Pro-Gear X-21-W-200 в городе Атырау

Главная
Затворы
Затворы из нержавеющей стали
Затвор дисковый поворотный 316L-316L-EPDM Ду50 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевый, с редуктором Pro-Gear X-21-W-200 в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

153 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Современные высококачественные затворы 316L-316L-EPDM находят своё применение как в системах горячего и холодного водоснабжения гражданских и промышленных объектов, так и на технологических линиях с повышенными требованиями к применяемому оборудованию.
Благодаря материалу корпуса нержавеющая сталь aisi 316l и материалу диска Нержавеющая сталь AISI 316L сфера применения затворов расширяется вплоть до агрессивных сред. Материал уплотнения EPDM позволяет сохранять работоспособность затворов до температур +120°C.
Наличие в комплекте редуктора Pro-Gear позволяет уменьшить прилагаемые усилия для открытия или закрытия затвора. Четвертьоборотные редукторы Pro-Gear выполнены литьем алюминия под давлением, поэтому они очень легкие, но при этом прочные, надёжные и технологичные. Все модели этой серии отличаются высококачественными подшипниками и качественным защитным покрытием.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Общие характеристики затвора
316L-316L-EPDM Ду50
с редуктором Pro-Gear

Диаметр номинальный DN - 50 мм
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 50 Нм
Температура рабочей среды - от -20℃ до 120℃
Цвет затвора - серый
Степень защиты корпуса IP - 67
Наличие блока концевых выключателей - нет
Наличие ручного дублера - есть
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - нержавеющая сталь aisi 316l
Материал диска - Нержавеющая сталь AISI 316L
Тип уплотнения - EPDM
Вес запорной арматуры - 2 кг
Вес привода - 0.93 кг
Вес - 2.93 кг
Размер штока, мм - 9х9
Страна производитель затвора - Китай
Страна производитель привода - Россия
Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный
316L-316L-EPDM
с редуктором Pro-Gear

Установочные размеры затвора
316L-316L-EPDM Ду50
с редуктором Pro-Gear

Dy - 50 мм
L (строительная длина) - 45 мм
A - 162 мм
B - 76 мм
C - 51.25 мм
F - 118 мм
D1 - 125 мм
Количество и диаметр болтовых отверстий на одном фланце - 4 x Ø18 мм
○ Тип ISO фланца арматуры - F05
Размер вала арматуры квадрат - 9х9 мм

Эскиз затвора 316L-316L-EPDM с редуктором Pro-Gear X-21-W-200

Материалы деталей затвора 316L-316L-EPDM:

№	Наименование	Материал
1	Корпус	нержавеющая сталь aisi 316l
2	Манжета	EPDM
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

№	Наименование	Материал
5	Шпилька	Нержавеющая сталь AISI 316L
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR (нитрил)
8	Рукоятка	Углеродистая сталь

Характеристики редуктора Pro-Gear

Тип редуктора - Четвертьоборотный
Крутящий момент на выходе - 200 Нм
Угол поворота - 90°
Передаточное отношение редуктора - 40:1
Диаметр штурвала - 200 мм
Тип ISO фланца арматуры - F05, F07
Степень защиты корпуса - IP67
Наличие концевых выключателей - нет
Вес - 0.93 кг

Взрыв-схема редуктора Pro-Gear X-21-W-200
