Затвор дисковый поворотный модель 316L-316L-NBR c DN.ru-DA 4M310-08-220 APL-410N EX HDM предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259). |
Параметры затвора 316L-316L-NBR Ду200 с пневмоприводом DA-130, блоком концевых выключателей APL-410N EX и ручным дублером HDM-3:
- Диаметр номинальный DN - 200 мм
- Давление номинальное PN - 16 бар
- Рабочее давление пневмопривода - 6 бар
- Тип управления - пневмопривод
- Тип присоединения - межфланцевый
- Наличие пневмораспределителя - есть
- Выходной крутящий момент - 220 Нм
- Температура рабочей среды - от -20℃ до 85℃
- Цвет затвора - серый
- Степень защиты корпуса IP - 65
- Датчик обратной связи - Концевые выключатели
- Наличие блока концевых выключателей - есть
- Наличие ручного дублера - есть
- Класс герметичности по ГОСТ 54808-2011 - "A"
- Материал корпуса - нержавеющая сталь aisi 316l
- Материал диска - Нержавеющая сталь AISI 316L
- Тип уплотнения - NBR
- Вес запорной арматуры - 11.57 кг
- Вес привода - 9.5 кг
- Вес - 28.07 кг
- Размер штока, мм - 17х17
- Страна производитель затвора - Китай
- Страна производитель привода - Китай
- Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -
Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
|
Затвор дисковый поворотный 316L-316L-NBR Ду200 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DA 130, с пневмораспределителем 4M310-08 220V, БКВ APL-410N EX и ручным дублером HDM-3
|
Габаритные и установочные размеры затвора 316L-316L-NBR Ду200 с пневмоприводом DA-130:
- Dn - 200 мм
- L - 64 мм
- A - 730 мм
- B - 177 мм
- D1 - 295 мм
- Е - 308 мм
- F - 138 мм
- С - 193 мм
- H - 147 мм
- J - 160 мм
- М - 136 мм
- I - 130 мм
- К - 320 мм
|

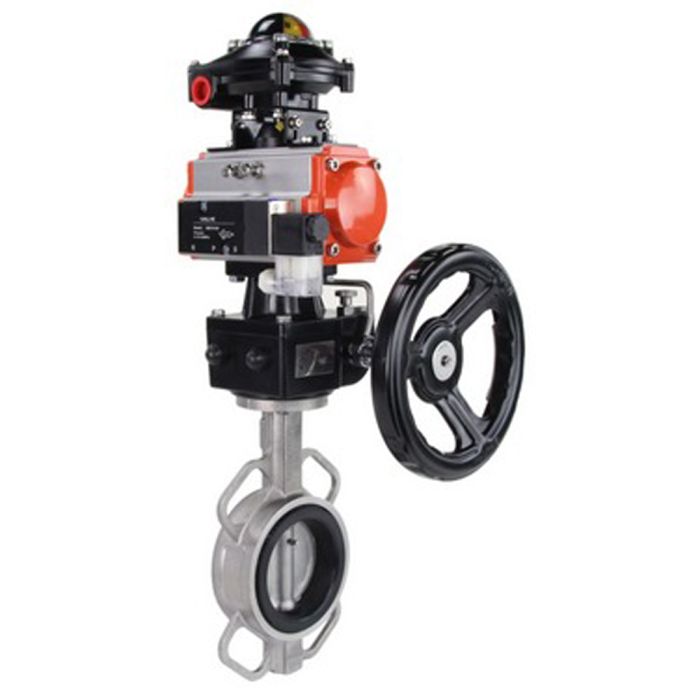

Эскиз затвора 316L-316L-NBR Ду200 с DA-130 с пневмораспределителем 4m310-08-220, блоком концевых выключателей APL-410N EX и ручным дублером HDM-3
|
Материалы деталей затвора 316L-316L-NBR:
|
| 1 |
Корпус |
Нержавеющая сталь AISI 316L |
| 2 |
Диск |
Нержавеющая сталь AISI 316L |
| 3 |
Манжета |
NBR |
| 4 |
Шток |
Нержавеющая сталь AISI 316L |
|
| 5 |
Шпилька |
Нержавеющая сталь AISI 316L |
| 6 |
Втулка |
PTFE |
| 7 |
Уплотнительное кольцо |
NBR (нитрил) |
| 8 |
Пластина |
Углеродистая сталь |
|
Параметры пневмопривода DA-130:
- Тип пневмопривода - двойного действия
- Номинальный крутящий момент - 308 Нм
- Рабочее давление пневмопривода - 6 бар
- Угол поворота привода - 90°
- Диапазон регулировки привода - 5°
- Датчик обратной связи - Концевые выключатели
- Наличие ручного дублёра - есть
- Температура окружающей среды - -20
- Вес привода - 9.5 кг
- Страна производитель - Китай
|
Эскиз материалов пневмопривода DA-130
|
Материалы пневмопривода DA-130:
|
| № |
Наименование |
Материал |
| 1 |
Корпус |
эструдированный алюминий |
| 2 |
Боковые заглушки |
литой алюминий |
| 3 |
Шестерня |
нерж. сталь |
| 4 |
Поршень |
сталь/алюминий |
| 5 |
Заглушки |
нерж. сталь |
| 6 |
Поршневое кольцо |
NBR |
| 7 |
Пружины |
пружинная сталь |
| 8 |
Подшипник поршня |
инженерный пластик |
| 9 |
Поршневое кольцо |
NBR |
| 10 |
Заглушка |
NBR |
| 11 |
Упорное кольцо |
инженерный пластик |
| 12 |
Кольцо |
инженерный пластик |
| 13 |
Шайба |
нерж. сталь |
| 14 |
Пружинный зажим |
нерж. сталь |
| 15 |
Индикатор |
пластик |
| 16 |
Корпус индикатора |
пластик |
| 17 |
Подшипник |
инженерный пластик |
| 18 |
Кулачок |
сталь |
| 19 |
Подшипник |
NBR |
| 20 |
Подшипник |
инженерный пластик |
| 21 |
Подшипник |
инженерный пластик |
| 22 |
Уплотнительное кольцо |
NBR |
| 23 |
Уплотнительное кольцо |
NBR |
| 24 |
Подшипник |
нерж. сталь |
| 25 |
Гайка регулировки |
нерж. сталь |
| 26 |
Винт регулировки |
нерж. сталь |
| 27 |
Втулка |
алюминий |
|
Параметры пневмораспределителя 4m310-08-220:
- Модель пневмораспределителя - 4m310-08-220
- Напряжение питания - 220 В
- Рабочая среда - фильтрованный сжатый воздух
- Частота срабатывания - 5 цикл/сек
- Степень защиты корпуса - 65
- Взрывозащита - есть
|
Схема подключения блока концевых выключателей APL-410N EX
|
Параметры блока концевых выключателей APL-410N EX:
- Модель блока концевых выключателей - APL-410N EX
- Кабельный ввод концевых выключателей - 2 x NPT1/2"
- Максимальный ток - 5 А
- Максимальное напражение - 250 В
- Степень защиты корпуса - 65
- Взрывозащита - есть
|
Материалы блока концевых выключателей APL-410N EX:
|
| Наименование |
Материалы |
| Крышка корпуса и
корпус |
литье алюминия под
давлением |
| Вал |
нерж. сталь |
| Крышка индикатора |
поликарбонат |
| Кулачок |
поликарбонат |
| Пружина |
нерж. сталь |
| Болты крышки
корпуса |
нерж. сталь |
| Уплотнительное
кольцо |
NBR |
| Втулка |
бронза |
| Уплотнительное
кольцо (вал) |
нерж. сталь |
| Клемма заземления |
нерж. сталь |
| Индикатор |
ABS пластик /
поликарбонат |
| Кронштейн |
нерж. сталь |
|
