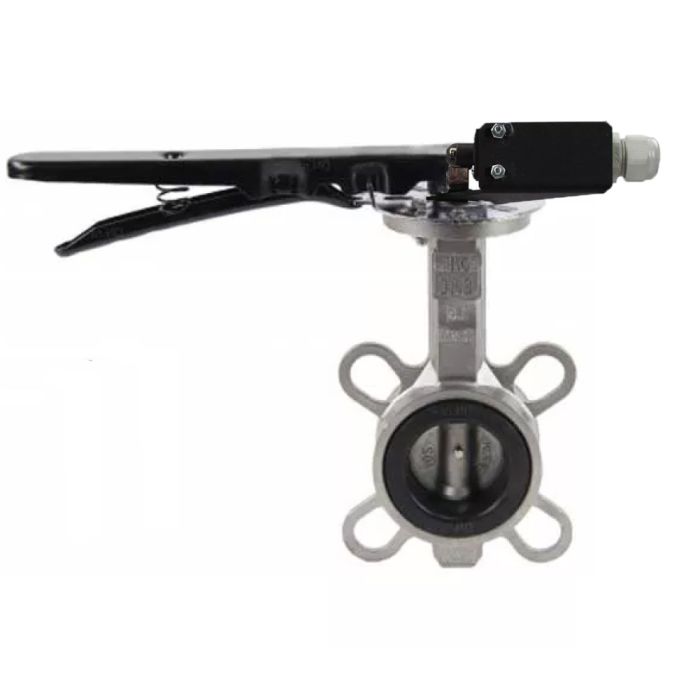

Затвор дисковый поворотный 316L-316L-VITON Ду50 Ру16, корпус - Нержавеющая сталь AISI 316L, диск - Нержавеющая сталь AISI 316L, уплотнение - VITON, с ручкой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей в

Затвор дисковый поворотный 316L-316L-VITON LS-103 предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Основные параметры концевых датчиков LS-103:

• Бренд - DN.ru
• Страна производитель - Китай
• Материал корпуса - Пластик
• Номинальное напряжение - 250 В
• Максимальный коммутируемый ток - 6 А
• Контактное сопротивление (начальное значение) - 25 МОм
• Конфигурация контактов - Н/З + Н/О мгновенного действия
• Движение головной части - линейное (плунжер)
• Диэлектрическая прочность:
  • 1000В переменного тока, 50/60Гц в течение 1 минуты между клеммами одного и того же устройства
  • 1500В переменного тока, 50/60Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими деталями
  • 1500В переменного тока, 50/60Гц в течение 1 минуты между каждой клеммой и «землей»
• Механическая стойкость - 10 000 000 операций
• Электрическая стойкость - 500 000 (250В/10А) операций
• Скорость операций - 0,005 ÷ 0,5 м/с
• Температура окружающей среды - от -5°C до 65°C
• Допустимая влажность - 95%
• Степень защиты корпуса - IP64
• Возможное повышение температуры выключателя по сравнению с температурой окружающей среды - 30°C
• Стандарт - EN50041, EN50047, IEC337-1, VDE0660
• Кабельный ввод - 12 мм

Весо-габаритные параметры концевых датчиков LS-103:

• A - 30 мм
• B - 30 мм
• c - 53 мм
• D - 30.5 мм
• E - 24 мм
• Вес - 0.7 кг
