Затвор дисковый поворотный Tecofi VPI 4448 с ГЗ-ОФ.В 380В Ду250 Ру16 применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения; вентиляции и кондиционировании. Его запрещается применять с паром.

Устройство разработано по норме NF EN 593 и имеет двухстороннюю герметичность по классу "А" по ГОСТ 54808-2011. Верхний фланец выполнен по норме ISO 5211. В данной модели поворотного затвора имеются гладкие проушины. Седловое уплотнение - заменяемое. Шток состоит из двух частей и обеспечивает улучшенную пропускную способность. Диск поворотного затвора Tecofi уменьшен по толщине, механически обработан по краю и отполирован, благодаря чему достигается постоянство крутящего момента.

Параметры затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 380В Ду250 Ру16:

Диаметр номинальный DN - 250 мм
Давление номинальное PN - 16 бар
Класс герметичности по ГОСТ 54808-2011 - "A"
Взрывозащита - есть
Крутящий момент затвора - 323 Н*м
ISO фланца затвора - F10
ISO фланца привода - F10, F12
Наличие пневмораспределителя - нет
Наличие блока концевых выключателей - есть
Наличие ручного дублера - нет
Температура рабочей среды - от -15℃ до 130℃
Материал корпуса - ковкий чугун EN-GJS-500-7
Тип покрытия - эпоксидный порошок
Материал диска - ковкий чугун EN-GJS-500-7
Тип уплотнения - EPDM
Вес затвора - 43.06 кг
Страна производитель затвора - Франция
Страна производитель привода - Россия
Рабочая среда - воздух, слабоагрессивная среда, вода техническая

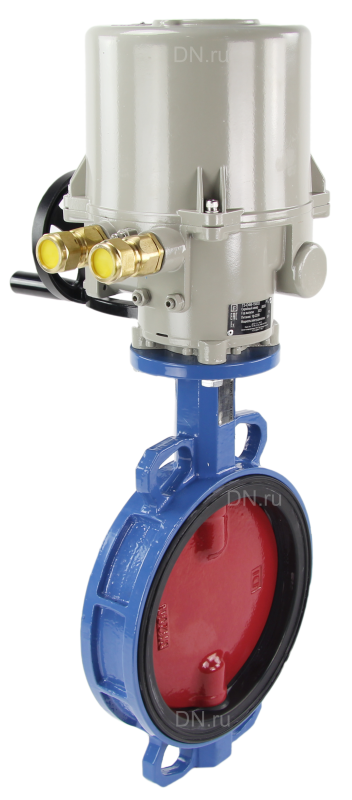

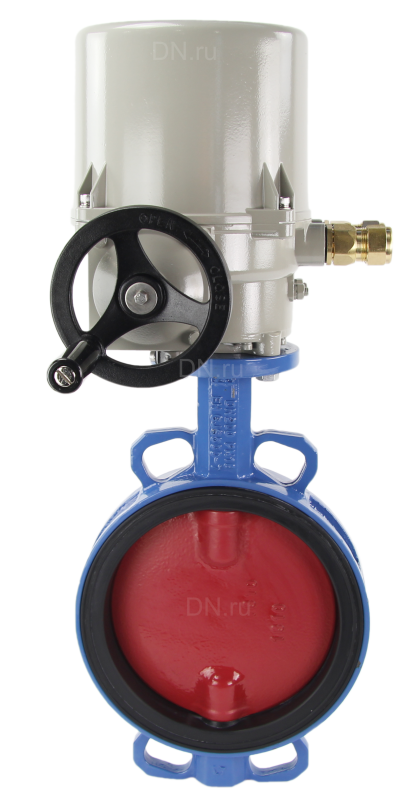

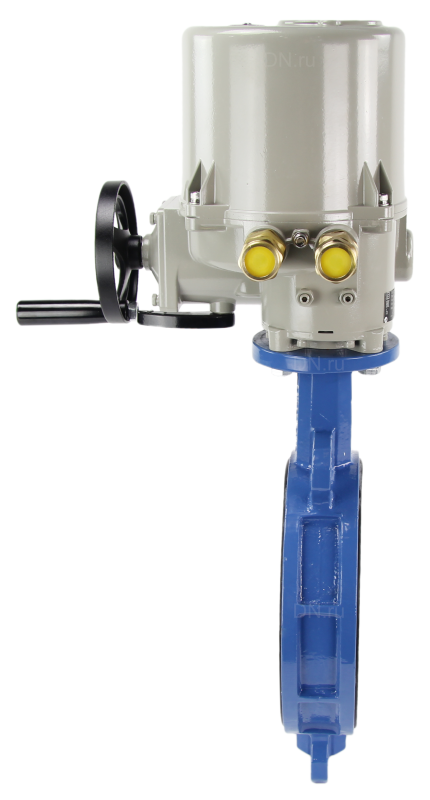

Затвор дисковый поворотный Tecofi VPI 4448 Ду250 Ру16 со взрывозащищенным электроприводом ГЗ-ОФ.В-400/14(М), 380В

Габаритные и установочные размеры затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 380В Ду250 Ру16:

A + S2 (строительная высота) - 593 мм
L (строительная длина) - 68 мм
B - 197 мм
S2 - 328 мм
S1 - 238 мм
S3 - 332 мм
ØE - 304 мм
F - 102 мм
N х Ød - 12 x 12 мм

Эскиз Затвор дисковый поворотный Tecofi VPI 4448 Ду250 Ру16 со взрывозащищенным электроприводом ГЗ-ОФ.В-400/14(М), 380В

Эскиз затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 380В Ду250 Ру16

Материалы деталей затвора дискового поворотного Tecofi VPI 4448 с ГЗ-ОФ.В 380В Ду250 Ру16:

№	Наименование	Материал
1	Пыльник	Нитрил
2, 12	Опорное кольцо	Сталь 65Mn
3	Стопорное кольцо	Нерж.сталь 201
4,11	Уплотнение по штоку	Нерж.сталь 201 + F4
5	Кольцевая прокладка	Нитрил
6	Верхний шток	Нерж.сталь 420
7	Корпус	ковкий чугун en-gjs-500-7
8	Манжета	Жаростойкий EPDM

№	Наименование	Материал
9	Диск	ковкий чугун en-gjs-500-7
10	Нижний шток	Нерж.сталь 420
13	Пробка	Пластмасса
14	Шильда	Нерж.сталь 304
15	Заклепка	Алюминий
16	Болт	Нерж.сталь 304
17	Гайка	Нерж.сталь 304
18	Шайба	Нерж.сталь 304

Характеристики электропривода - ГЗ-ОФ.В-400/14(М), 380В

Тип электропривода - Четвертьоборотный
Выходной крутящий момент - 400 Нм
Вес - 24 кг
Время работы - 14 сек.
Угол поворота - 90°C

Электрическая схема подключения электропривода ГЗ-ОФ.В-400/14(М), 380В
