Затвор дисковый поворотный Tecofi VPI 4449 Ду250 Ру16 корпус - чугунGGG50, диск - нержавеющая сталь, уплотнение EPDM, с пневмоприводом DA 140 двойного действия, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N в городе Моск

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

965 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Затвор поворотный дисковый Tecofi предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Нельзя применять на пар. Затвор оснащен пневмоприводом DA-140 с пневмораспределетелем 4m310-08-24 и блоком концевых выключателей APL-210N.

Привод пневматический поворотный предназначен для автоматизации процесса управления промышленной арматурой. Имеет диапазон регулировки – 5° при вращении штока арматуры на 90°. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель устанавливается для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Блоки концевых выключателей в стандартном исполнении имеют индикатор положения затворного элемента (ОТКРЫТ/ЗАКРЫТ), корпус погодостойкий со степенью защиты IP67, стандартный вал и монтажный кронштейн из нержавеющей стали.

Параметры затвора Tecofi VPI 4449-00 Ду250 с пневмоприводом DA-140 пневмораспределителем 4m310-08-24 и блоком концевых выключателей APL-210N:

Диаметр номинальный DN - 250 мм
Давление номинальное PN - 16 бар
Рабочее давление пневмопривода - 6 бар
Тип управления - пневмопривод
Тип присоединения - межфланцевый
Наличие пневмораспределителя - есть
Выходной крутящий момент - 323 Нм
Температура рабочей среды - от -15℃ до 130℃
Цвет затвора - Синий
Степень защиты корпуса IP - 65
Датчик обратной связи - Концевые выключатели
Наличие блока концевых выключателей - есть
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Чугун GGG-50
Материал диска - нержавеющая сталь AISI 304
Тип уплотнения - EPDM
Вес запорной арматуры - 18.5 кг
Вес привода - 13.7 кг
Вес - 32.2 кг
Размер штока, мм - 22х22
Страна производитель затвора - Франция
Страна производитель привода - Китай
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

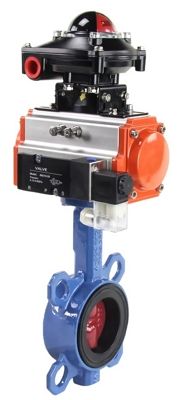

Затвор дисковый Tecofi VPI 4449-00 Ду250 с пневмоприводом DA-140 пневмораспределителем 4m310-08-24 и блоком концевых выключателей APL-210N

Габаритные и установочные размеры затвора Tecofi VPI 4449-00 Ду250 с пневмоприводом DA-140:

Диаметр, Dn - 250 мм
Строительная длина, L - 68 мм
Строительная высота, A+C+Y - 516 мм
Диаметр корпуса, D1 - 304 мм
Размер B - 197 мм
Размер A - 265 мм
Размер G - 155 мм
Размер S - 15.5 мм
Высота пневмопривода, С - 210 мм
Длина пневмопривода, Е - 405 мм
Ширина пневмопривода, F - 153 мм
Высота блока концевых выключателей, Y- 76 мм
Длина блока концевых выключателей, K - 112 мм
Ширина блока концевых выключателей - 88 мм
Количество и диаметр болтовых
отверстий на фланце N - Th - 12 x 26 мм

Эскиз Затвор дисковый поворотный Tecofi VPI 4449 Ду250 Ру16 корпус - чугунGGG50, диск - нержавеющая сталь, уплотнение EPDM, с пневмоприводом DA 140 двойного действия, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N

Эскиз затвора Tecofi VPI 4449-00 Ду250 с пневмоприводом DA-140 пневмораспределителем 4m310-08-24 и блоком концевых выключателей APL-210N

Параметры пневмопривода DA-140:

Тип пневмопривода - двойного действия
Номинальный крутящий момент - 526 Нм
Рабочее давление пневмопривода - 6 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Датчик обратной связи - Концевые выключатели
Наличие ручного дублёра - нет
Вес привода - 13.7 кг
Страна производитель - Китай

Эскиз присоединения Затвор дисковый поворотный Tecofi VPI 4449 Ду250 Ру16 корпус - чугунGGG50, диск - нержавеющая сталь, уплотнение EPDM, с пневмоприводом DA 140 двойного действия, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N

Эскиз присоединения пневмопривода DA-140

Материалы деталей затвора Tecofi VPI 4449-00 Ду250:

1	Пыльник	Нитрил
2	Опорное кольцо	Сталь 65Mn
3	Стопорное кольцо	Нержавеющая сталь 201
4	Уплотнение по штоку	Нержавеющая сталь 201 + F4
5	Кольцевая прокладка	Нитрил
6	Шток	Нерж.сталь 420
7	Корпус	Ковкий чугун GGG50
8	Манжета	Жаростойкий EPDM

9	Диск	Нержавеющая сталь 304
10	Пробка	Пластмасса
11	Шильда	Нержавеющая сталь 304
12	Заклепка	Алюминий
13	Болт	Нержавеющая сталь 304
14	Гайка	Нержавеющая сталь 304
15	Шайба	Нержавеющая сталь 304
16	Пневмопривод	-

Параметры пневмораспределителя 4m310-08-24:

Модель пневмораспределителя - 4m310-08-24
Напряжение питания - 24 В
Рабочая среда - фильтрованный сжатый воздух
Частота срабатывания - 5 цикл/сек
Степень защиты корпуса - 65
Взрывозащита - нет

Параметры блока концевых выключателей APL-210N:

Модель - APL-210N
Тип датчика - индуктивный
Тип конструкции - цилиндрический
Напряжение питания - 90-250 Вольт
Ток - 300 мА
Состояние выхода - нормально открытый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть

Схема подключения блока концевых выключателей APL-210N

Характеристики

Производитель:

Tecofi, Франция
Диаметр:

Ду250
Давление номинальное:

16 бар
Уплотнение:

EPDM
Тип управления:

пневмопривод
Модификация:

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N03NI Ду250 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - NBR, с пневмопривдом двойного действия
Материал корпуса:

Чугун GGG-50
Материал диска:

нержавеющая сталь AISI 304
Класс герметичности:

A
