Затвор дисковый поворотный WBV3232E-2W-Fb Ду250 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - EPDM, с пневмоприводом SA-210 с возвратными пружинами в городе Атырау

Главная
Затворы
Затворы из нержавеющей стали
Затвор дисковый поворотный WBV3232E-2W-Fb Ду250 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - EPDM, с пневмоприводом SA-210 с возвратными пружинами в городе Атырау

Оставить отзыв

Нет на складе

Есть в наличии

0 ₸

2 453 000 ₸

Быстрый заказ

Способы доставки

Способы оплаты

Описание

Характеристики

Затвор дисковый поворотный модель WBV3232E-2W-Fb с DN.ru-SA предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора 316L-316L-EPDM Ду250 с пневмоприводом sa-210-10

Диаметр номинальный DN - 250 мм
Давление номинальное PN - 16 бар
Рабочее давление пневмопривода - 6 бар
Тип управления - пневмопривод
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 350 Нм
Температура рабочей среды - от -20℃ до 120℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - нержавеющая сталь aisi 316l
Материал диска - Нержавеющая сталь AISI 316L
Тип уплотнения - EPDM
Вес запорной арматуры - 17.17 кг
Вес привода - 46.6 кг
Вес - 63.77 кг
Размер штока, мм - 22х22
Страна производитель затвора - Китай
Страна производитель привода - Китай
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный ДН.ру 316L-EPDM Ду40-300 Ру16 с пневмоприводом DN.RU-DA/SA 052-140

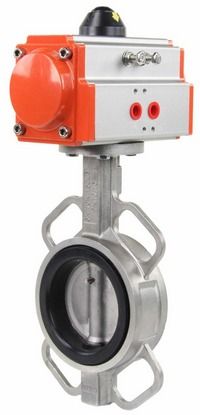

Затвор дисковый поворотный WBV3232E-2W-Fb Ду250 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - EPDM, с пневмоприводом SA-210 с возвратными пружинами

Габаритные и установочные размеры затвора 316L-316L-EPDM Ду250 с пневмоприводом sa-210-10:

Диаметр, Dn - 250 мм
Строительная длина, L - 70 мм
Строительная высота, A+C - 467 мм
Размер, A - 292 мм
Размер, B - 203 мм
Диаметр корпуса, D1 - 355 мм
Длина пневмопривода, Е - 542 мм
Ширина пневмопривода, F - 226 мм
Высота пневмопривода, С - 295 мм
Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 27 мм

Параметры пневмопривода sa-210-10:

Тип пневмопривода - с возвратными пружинами
Номинальный крутящий момент - 594 Нм
Рабочее давление пневмопривода - 6 бар
Угол поворота привода - 90°
Диапазон регулировки привода - 5°
Наличие ручного дублёра - нет
Температура окружающей среды - -20
Вес привода - 46.6 кг
Страна производитель - Китай

$Чертеж Затвор дисковый поворотный ДН.ру 316L\ST-316L Ду40-300 Ру16 с пневмоприводом DN.RU-DA 052-140$

Эскиз затвора 316L-316L-EPDM Ду250 с пневмоприводом sa-210-10

Материалы деталей затвора 316L-316L-EPDM Ду250:

1	Корпус	нержавеющая сталь aisi 316l
2	Диск	Нержавеющая сталь 316L
3	Манжета	EPDM
4	Шток	Нержавеющая сталь 316L

5	Шпилька	Нержавеющая сталь 316L
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR (нитрил)
8	Пластина	Углеродистая сталь
