Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора 316L-316L-EPDM Ду200

Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 300 Нм
Температура рабочей среды - от -20℃ до 120℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - нержавеющая сталь aisi 316l
Материал диска - Нержавеющая сталь AISI 316L
Тип уплотнения - EPDM
Вес запорной арматуры - 11.51 кг
Вес - 11.51 кг
Размер штока, мм - 17х17
Страна производитель затвора - Китай
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

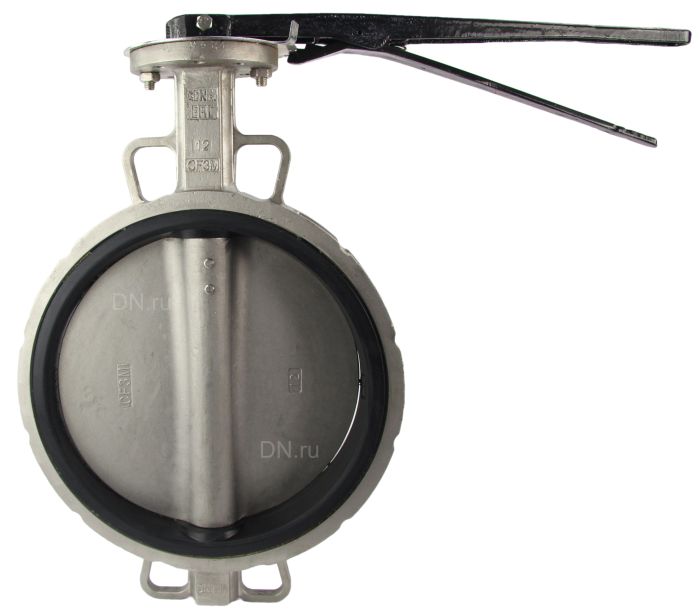

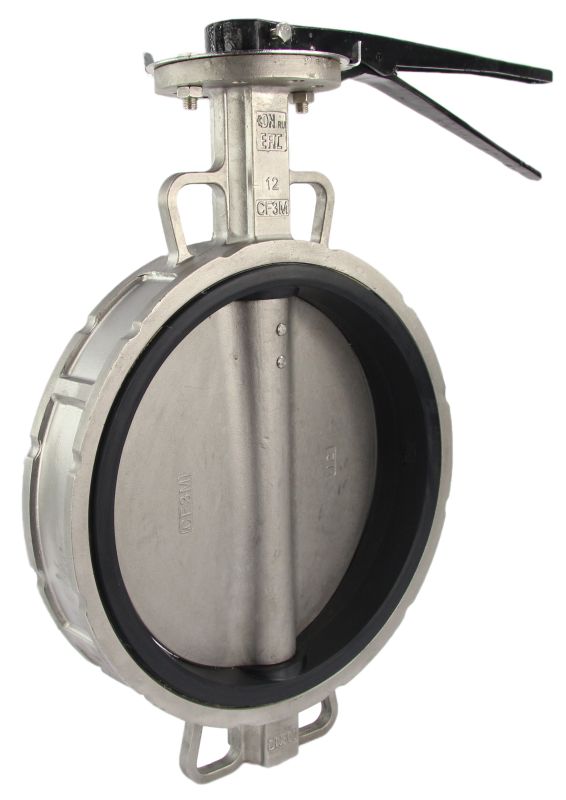

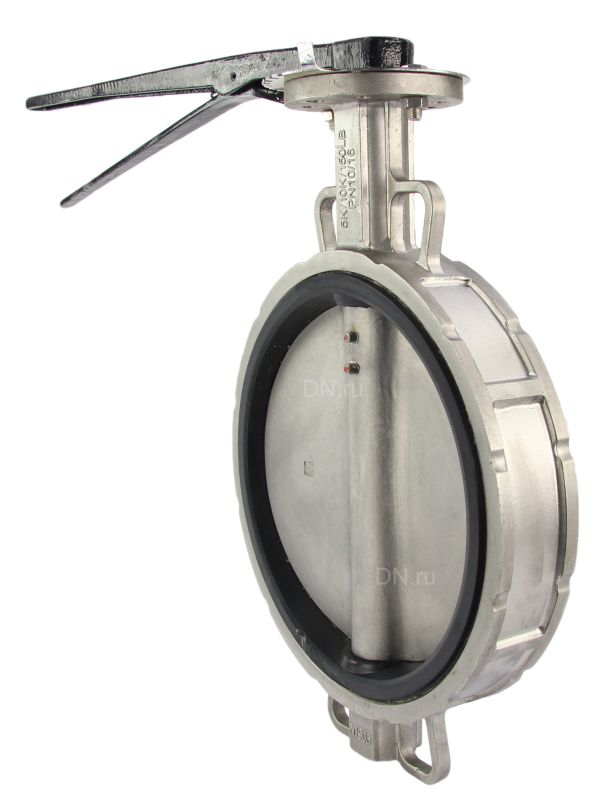

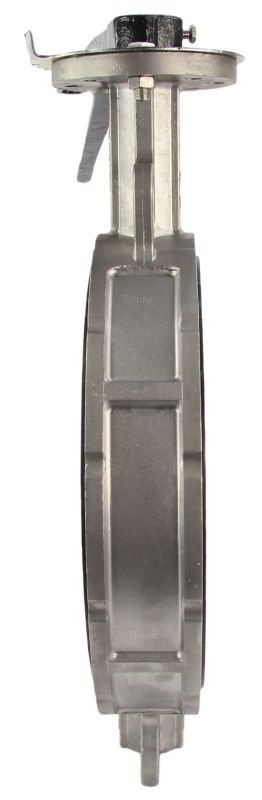

Затвор дисковый поворотный WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Габаритные и установочные размеры затвора 316L-316L-EPDM Ду200:

Dn - 200 мм
C - 295 мм
H1 - 177 мм
H2 - 260 мм
H3 - 36 мм
L - 64 мм
N - Th - 4 x 23 мм

Эскиз Затвор дисковый поворотный WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Эскиз затвора 316L-316L-EPDM Ду200

Материалы деталей затвора 316L-316L-EPDM Ду200:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 316L
2	Манжета	EPDM
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

№	Наименование	Материал
5	Шпилька	Нержавеющая сталь AISI 316L
6	Втулка	Нерж.сталь 420
7	Уплотнительное кольцо	NBR (нитрил)
8	Рукоятка	Углеродистая сталь
