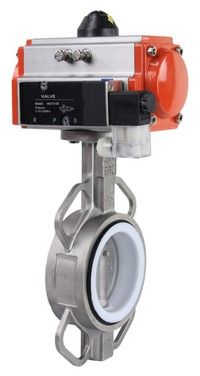

Затвор дисковый поворотный WBV3232P-2W-Fb Ду300 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом SA-270 и пневмораспределителем 4M310-08 24V в городе Атырау

Параметры затвора 316L-316L-PTFE Ду300 с пневмоприводом sa-270-10

• Диаметр номинальный DN - 300 мм
• Давление номинальное PN - 16 бар
• Рабочее давление пневмопривода - 6 бар
• Тип управления - пневмопривод
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - есть
• Выходной крутящий момент - 600 Нм
• Температура рабочей среды - от -10℃ до 180℃
• Цвет затвора - серый
• Степень защиты корпуса IP - 65
• Наличие блока концевых выключателей - нет
• Наличие ручного дублера - нет
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - нержавеющая сталь aisi 316l
• Материал диска - Нержавеющая сталь AISI 316L
• Тип уплотнения - PTFE
• Вес запорной арматуры - 27.05 кг
• Вес привода - 98.3 кг
• Вес - 125.35 кг
• Размер штока, мм - 22х22
• Страна производитель затвора - Китай
• Страна производитель привода - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный WBV3232P-2W-Fb Ду300 Ру16, корпус - сталь 316L, диск - сталь 316L, уплотнение - PTFE, с пневмоприводом SA-270 и пневмораспределителем 4M310-08 24V

Габаритные и установочные размеры затвора 316L-316L-PTFE Ду300 с пневмоприводом sa-270-10:

• Диаметр, Dn - 300 мм
• Строительная длина, L - 80 мм
• Строительная высота, A+C - 529 мм
• Размер, A - 337 мм
• Размер, B - 242 мм
• Диаметр корпуса, D1 - 410 мм
• Размер G - 99 мм
• Длина пневмопривода, Е - 722 мм
• Ширина пневмопривода, F - 292 мм
• Высота пневмопривода, С - 371 мм
• Количество и диаметр болтовых отверстий на фланце N - Th - 4 x 27 мм

Эскиз затвора 316L-316L-PTFE Ду300 с sa-270-10 с пневмораспределителем 4m310-08-24

Параметры пневмопривода sa-270-10:

• Тип пневмопривода - с возвратными пружинами
• Номинальный крутящий момент - 1260 Нм
• Рабочее давление пневмопривода - 6 бар
• Угол поворота привода - 90°
• Диапазон регулировки привода - 5°
• Наличие ручного дублёра - нет
• Температура окружающей среды - -20
• Вес привода - 98.3 кг
• Страна производитель - Китай

Параметры пневмораспределителя 4m310-08-24:

• Модель пневмораспределителя - 4m310-08-24
• Напряжение питания - 24 В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек
• Степень защиты корпуса - 65
• Взрывозащита - нет

Материалы деталей затвора 316L-316L-PTFE Ду300:
