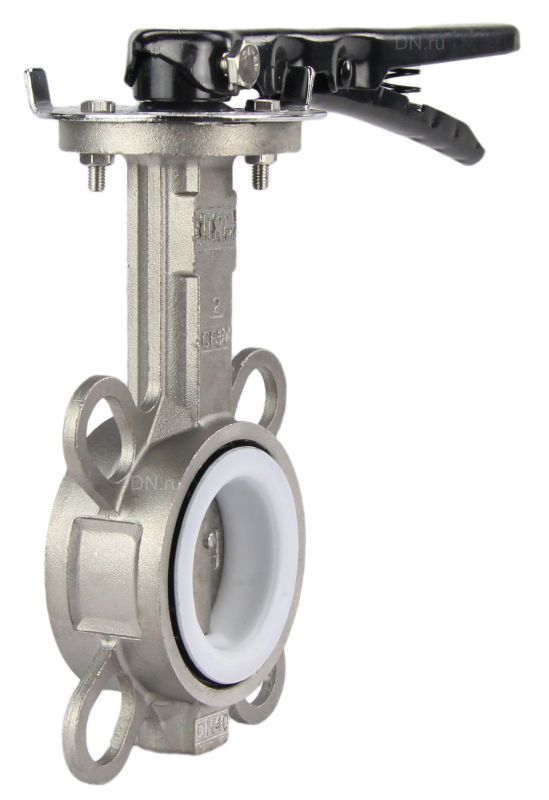

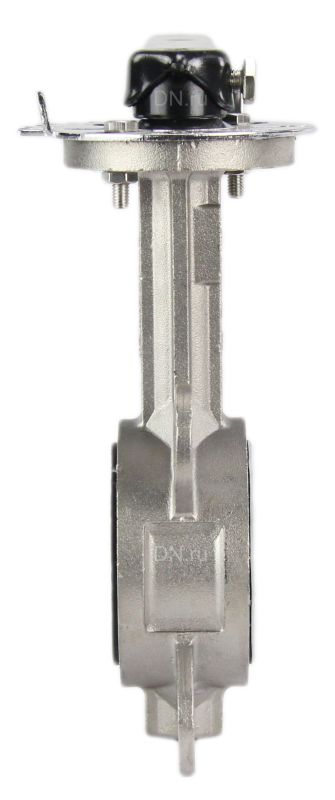

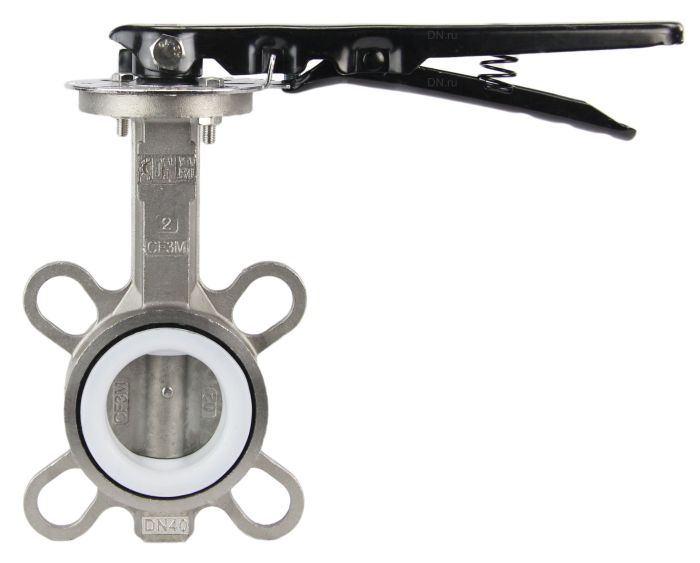

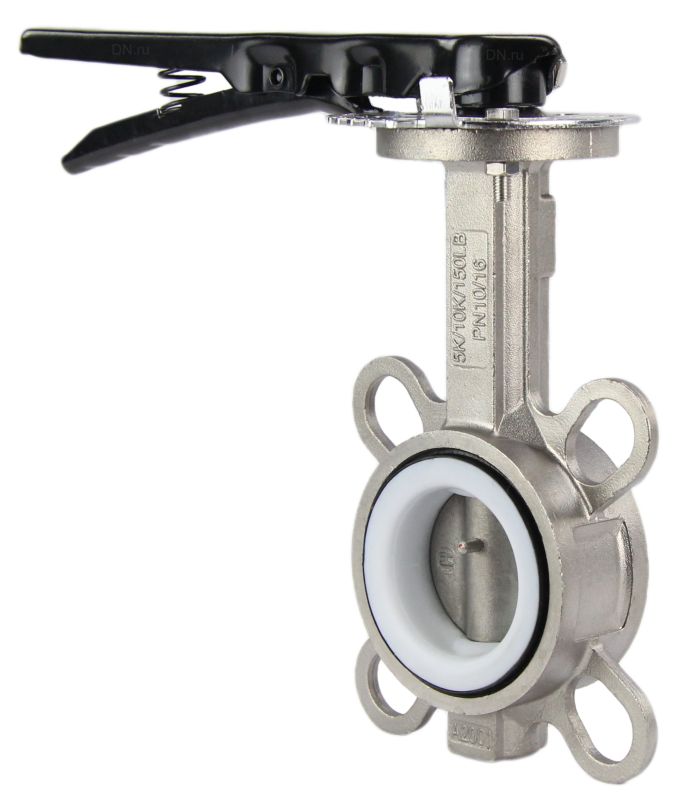

Затвор дисковый поворотный WBV3232P-2W-Fb-H Ду40 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - PTFE, с рукояткой в городе Атырау

Параметры затвора 316L-316L-PTFE Ду40

• Диаметр номинальный DN - 40 мм
• Давление номинальное PN - 16 бар
• Тип управления - рукоятка
• Тип присоединения - межфланцевый
• Наличие пневмораспределителя - нет
• Выходной крутящий момент - 50 Нм
• Температура рабочей среды - от -10℃ до 180℃
• Цвет затвора - серый
• Наличие блока концевых выключателей - нет
• Наличие ручного дублера - нет
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Материал корпуса - нержавеющая сталь aisi 316l
• Материал диска - Нержавеющая сталь AISI 316L
• Тип уплотнения - PTFE
• Вес запорной арматуры - 1.958 кг
• Вес - 1.958 кг
• Размер штока, мм - 9х9
• Страна производитель затвора - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный WBV3232P-2W-Fb-H Ду40 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - PTFE, с рукояткой

Габаритные и установочные размеры затвора 316L-316L-PTFE Ду40:

• Dn - 40 мм
• C - 110 мм
• H1 - 56 мм
• H2 - 110 мм
• H3 - 27 мм
• L - 33 мм
• N - Th - 4 x 18 мм

Эскиз затвора 316L-316L-PTFE Ду40

Материалы деталей затвора 316L-316L-PTFE Ду40:
