Затвор дисковый поворотный 316L-316L-VITON предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора дискового 316L-316L-VITON Ду300:

Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Наличие пневмораспределителя - нет
Выходной крутящий момент - 420 Нм
Температура рабочей среды - от -20℃ до 200℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - нержавеющая сталь aisi 316l
Материал диска - нержавеющая сталь aisi 316l
Тип уплотнения - Viton
Вес - 27.8 кг
Тип ISO-фланца арматуры - F10
Размер штока, мм - 22х22
Страна производитель затвора - Китай
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

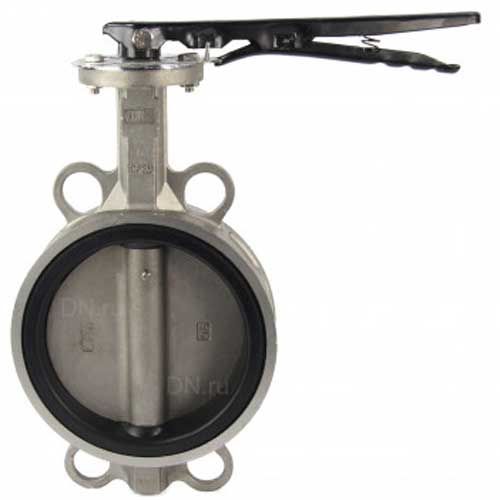

Затвор дисковый поворотный WBV3232V-2W-Fb-H Ду300 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - VITON, с рукояткой

Габариты затвора дискового 316L-316L-VITON Ду300:

ØK - 125 мм
Dn - 300 мм
C - 410 мм
H1 - 242 мм
H2 - 337 мм
H3 - 36 мм
L - 80 мм
S - 22 мм
Длина рукоятки - 530 мм
N - Th - 12 x 27 мм

Эскиз габариты затвора дискового 316L-316L-VITON Ду300

Спецификация материалов затвора дискового 316L-316L-VITON Ду300:

Наименование	Материал
Корпус	нержавеющая сталь aisi 316l
Манжета	VITON
Диск	Сталь AISI316L (03Х17Н14М3)
Шток	Сталь AISI316L (03Х17Н14М3)
Шпилька	Сталь AISI316L (03Х17Н14М3)
Втулка	PTFE
Уплотнительное кольцо	Нитрил NBR
Пластина, Рукоятка	Углеродистая сталь
